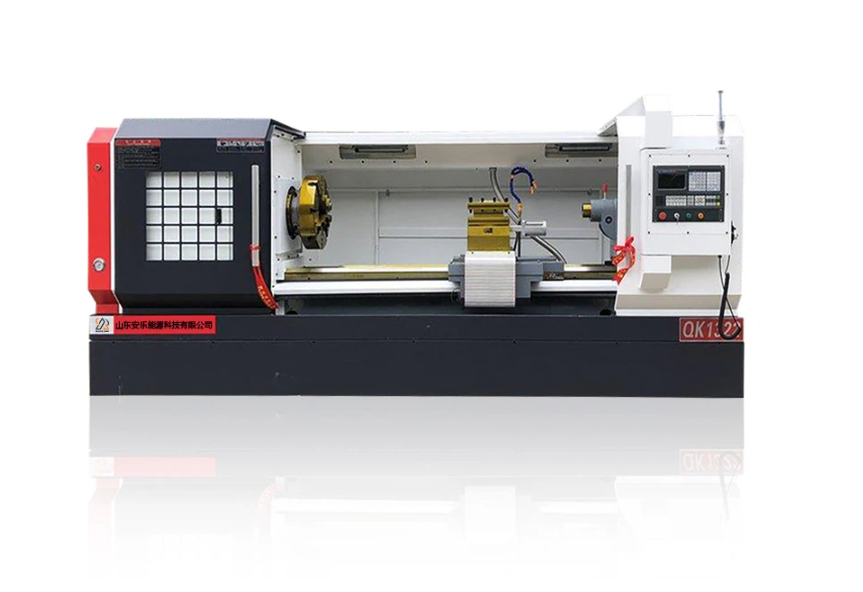

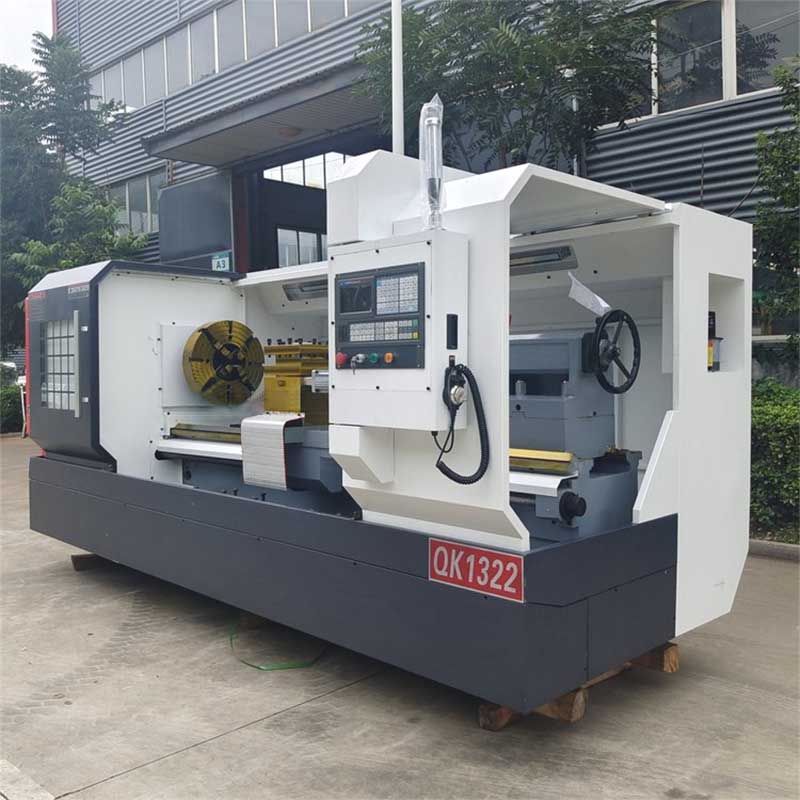

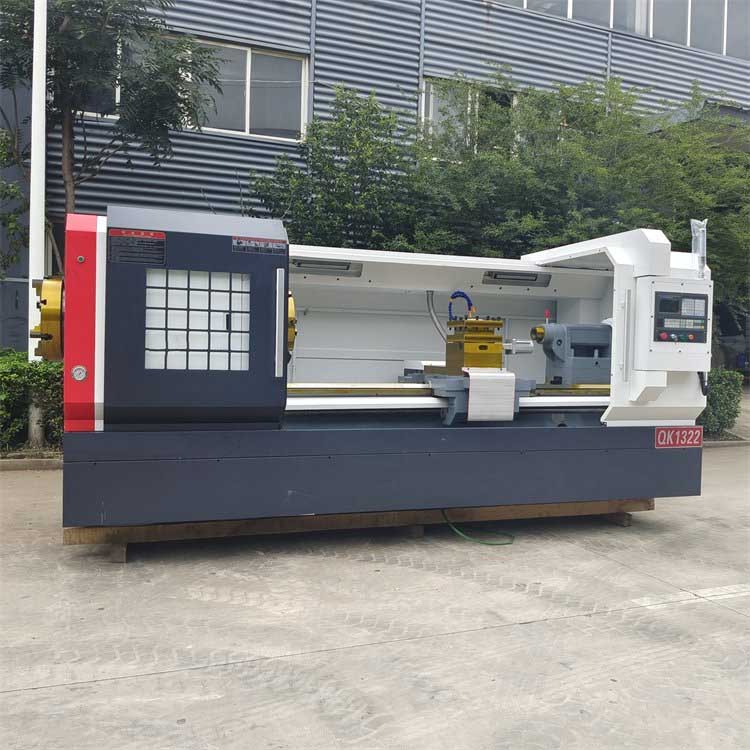

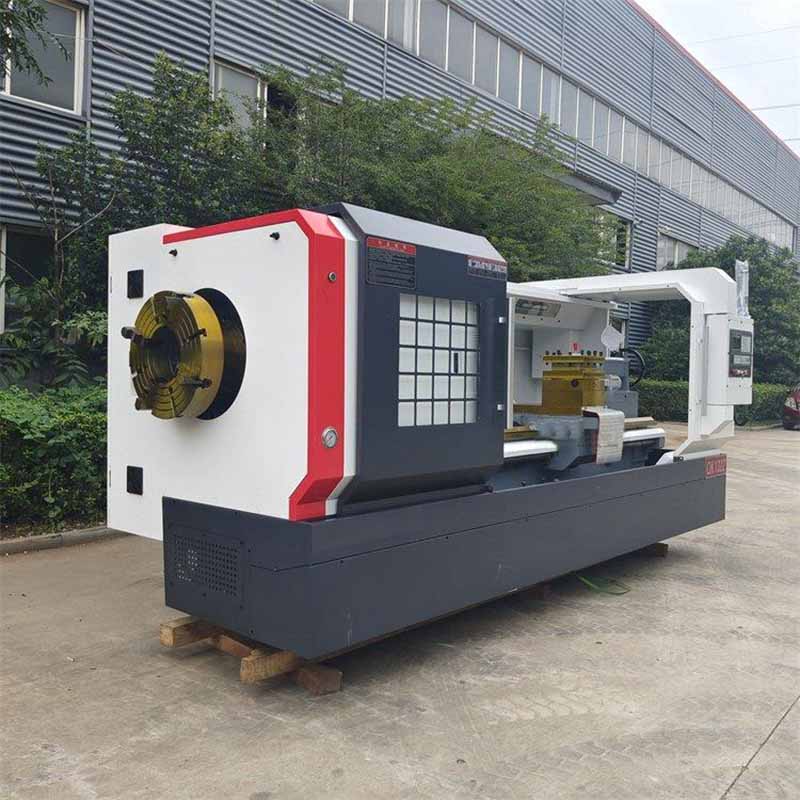

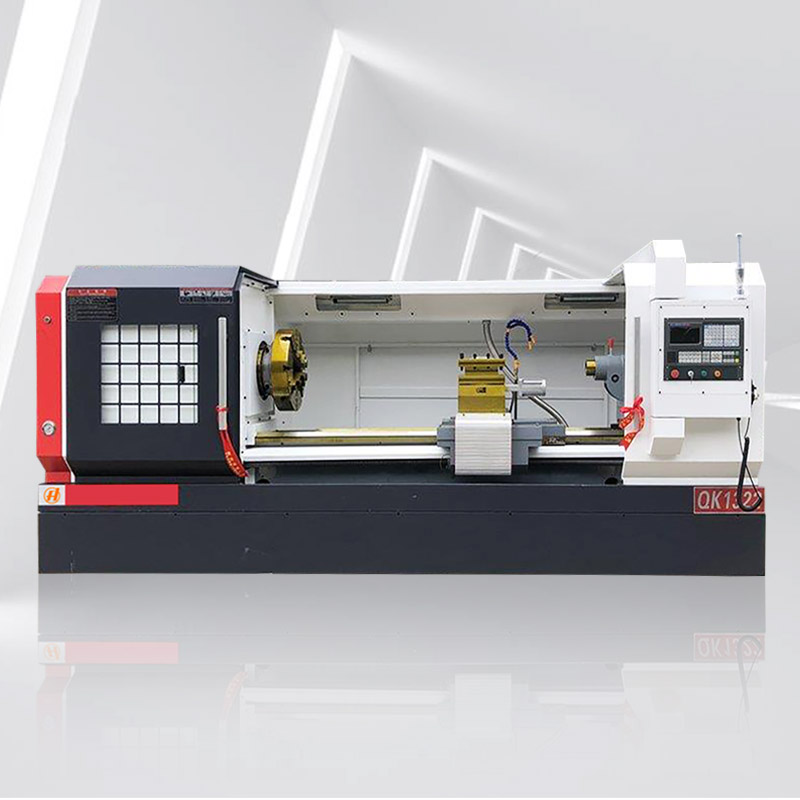

токарный трубонарезной станок с ЧПУ Для нефтяной промышленности QK1322

Токарный трубонарезной станок с ЧПУ серии ALHAASES CNC QK представляет собой новый тип токарно-винторезного станка с ЧПУ, специально разработанный и изготовленный для обработки резьбы нефтепроводов, бурильных труб и обсадных труб в нефтяной, химической и металлургической промышленности.

токарный трубонарезной станок с ЧПУ использует двойные патроны для зажима заготовки, трехскоростное преобразование частоты, автоматическое управление системой ЧПУ, может точно обрабатывать различные внутренние и наружные резьбы и имеет функции обычных токарных станков с ЧПУ.

Особенности продукта:

токарный трубонарезной станок с ЧПУ использует общую литейную конструкцию горизонтальной плоской платформы, а основные части, такие как станина, изголовье кровати, седло и ножки кровати, отлиты из смоляного песка, искусственно состарены и имеют хорошую общую стабильность;

Трубонарезной станок имеет высокую скорость шпинделя, широкий диапазон регулировки скорости и низкий общий шум станка. Трехскоростной частотно-регулируемый двигатель главного привода осуществляет бесступенчатое регулирование скорости в редукторе;

Токарно-винторезный станок для труб оснащен централизованным лубрикатором для принудительной автоматической смазки шарикового винта и поверхности соединения Анжелики, что позволяет эффективно улучшить динамические характеристики станка и срок службы винтовой направляющей;

Держатели инструмента для трубонарезной станок доступны в различных формах, таких как вертикальные четырехпозиционные, вертикальные шестипозиционные, горизонтальные шестипозиционные и быстросменные держатели инструментов;

Ручной, пневматический, гидравлический патрон или ручная, пневматическая, гидравлическая задняя бабка могут быть настроены в соответствии с требованиями пользователя;

Отрасль применения продукта

Трубонарезной станок с ЧПУ экономичнее и удобнее обычных токарных станков. Он может выполнять различные прямые трубные резьбы и конические трубные резьбы, такие как соединения труб, солома, обсадные трубы, трубопроводные трубы, шахтные трубы, трубы водяных насосов и т. Д. Принимая во внимание нефтяную геологию, добычу полезных ископаемых, характеристики химических и сельскохозяйственных ирригационных и дренажных секторов,

Трубонарезной станок с ЧПУ также может обрабатывать различные дюймовые, метрические, модульные резьбы, точить различные детали валов и дисков и выполнять роль обычных токарных станков с ЧПУ.

Токарно-винторезный станок с ЧПУ действительно является идеальным токарным станком для нефтяной, геологической, химической и сельскохозяйственной отраслей.

видео

Параметр продукта

Токарно-винторезный станок с ЧПУ QK1322 – стандартные и дополнительные комплектации

Стандартные комплектации

Прочная конструкция с плоской станиной, предназначенная для нарезания резьбы на трубах

Большой диаметр шпинделя (Φ220 мм) для масляных и обсадных труб

Ручной трёхкулачковый патрон (Φ500 мм спереди и сзади, самоцентрирующийся)

Система ЧПУ FANUC Oi TF

Высокомоментный двигатель шпинделя мощностью 11 кВт

Закалённые и шлифованные направляющие для повышения долговечности

Ручная задняя бабка с конической втулкой MT6

Насос охлаждения и система смазки

Подсветка и защитный кожух

Циклы нарезания метрической, дюймовой, трапецеидальной и конической резьбы

Дополнительные комплектации

Гидравлический трёхкулачковый или четырёхкулачковый патрон

Гидравлическая или сервоприводная задняя бабка

Неподвижный и подвижный люнет для длинных труб

Автоматический транспортёр стружки

Маслоохладитель шпинделя

Пневматическая или гидравлическая система зажима

Увеличенная длина станины для увеличения Заготовки

Система ЧПУ Siemens, GSK или KND

Измерительные щупы для определения точности резьбы

Податчик прутка для высокопроизводительного производства труб

Как обеспечить точность резьбы?

Токарный труборезный станок с ЧПУ серии QK разработан для обеспечения высокой точности и стабильности результатов нарезания резьбы. Точность резьбы обеспечивается сочетанием следующих факторов:

Система автоматического управления ЧПУ гарантирует точную синхронизацию подачи и резания.

Крепление люнета обеспечивает стабильный зажим труб большого диаметра и длинных труб, снижая вибрацию.

Система обнаружения щупов обеспечивает мониторинг и обратную связь в режиме реального времени для определения размеров и качества резьбы.

Это комплексное решение обеспечивает надежную работу даже в таких востребованных отраслях, как нефтегазовая промышленность и тяжелое машиностроение.

Токарный труборезный станок с ЧПУ — каков максимальный диаметр отверстия шпинделя? Токарный станок с ЧПУ для нарезания резьбы на трубах серии QK предлагает гибкие варианты диаметров шпинделя для обработки труб самых разных размеров:

Стандартные размеры: Φ190 мм, Φ220 мм, Φ320 мм

Индивидуальные опции: По запросу доступны отверстия большего диаметра для обработки нестандартных или крупногабаритных труб.

Благодаря большому диаметру шпинделя станок легко справляется с тяжёлыми задачами по нарезанию резьбы на трубах, что делает его идеальным для нефтепроводов, газотранспортной отрасли и производства химического оборудования.
