Torno CNC CK6150X1000

Torno CNC CK6150X1000

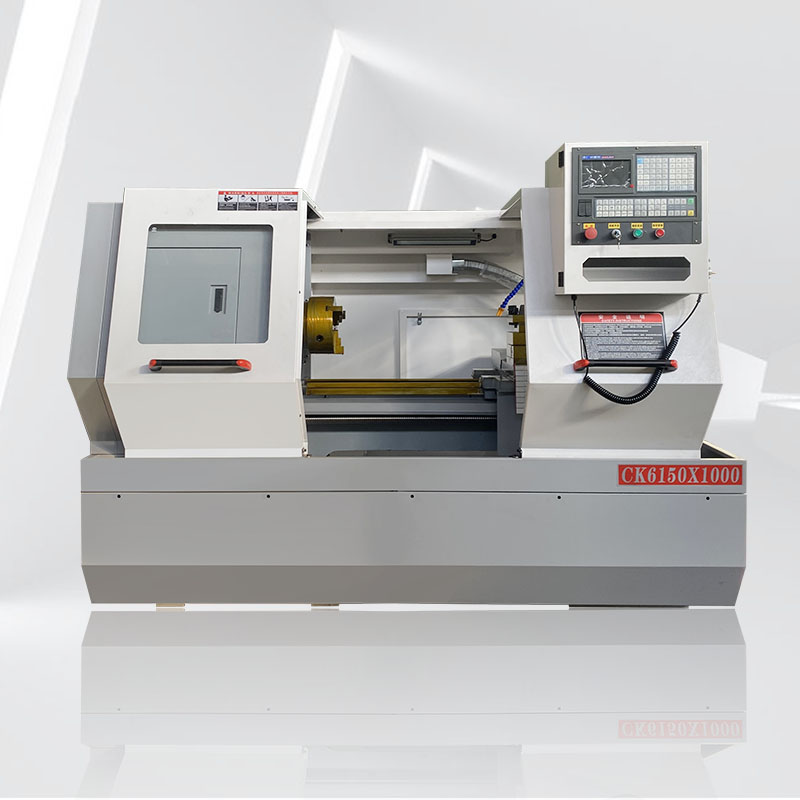

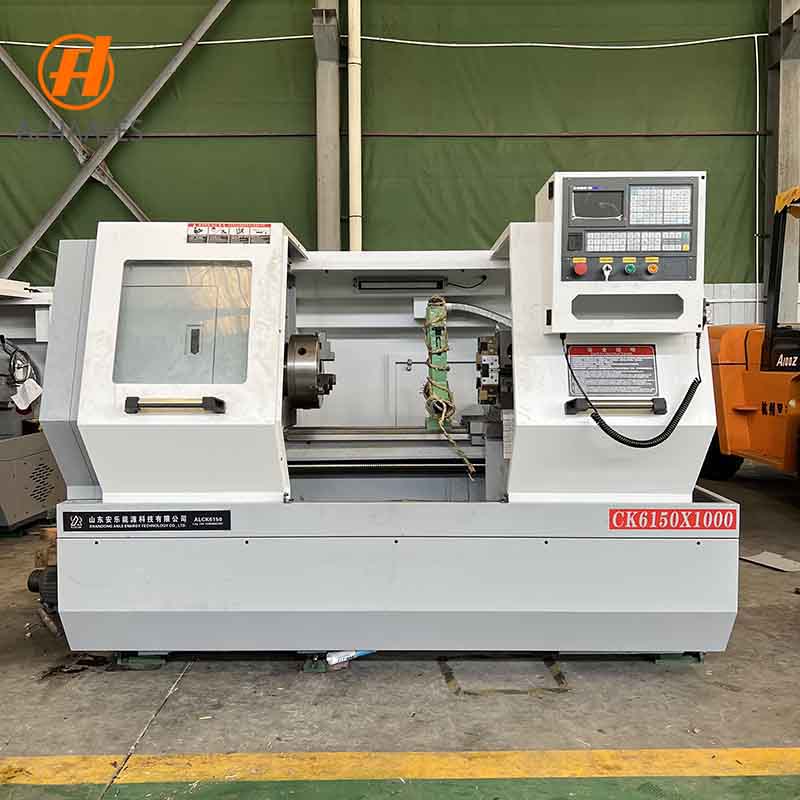

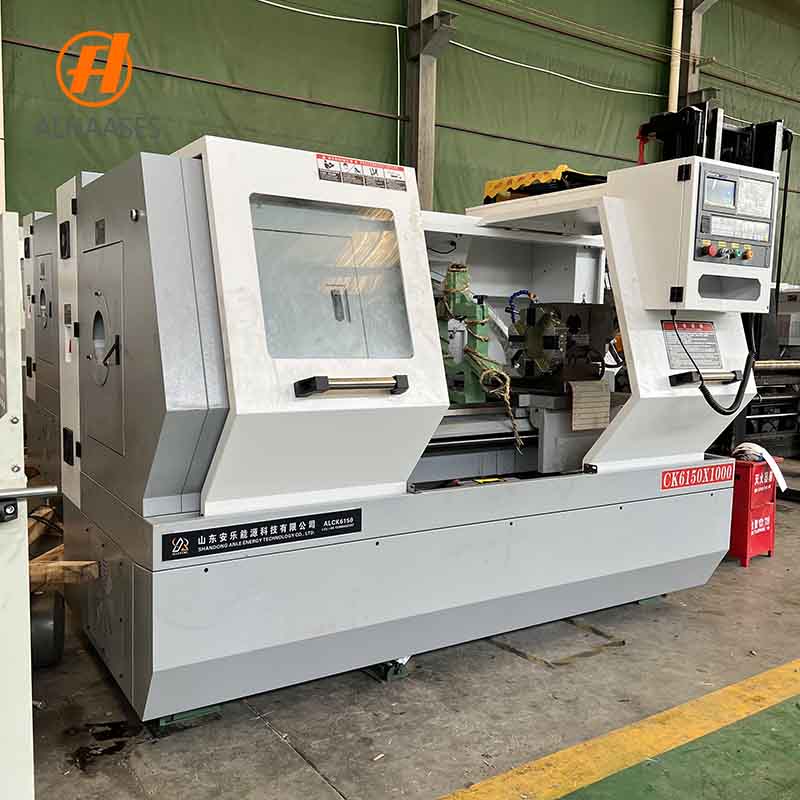

El Torno CNC CK6150X1000 es una máquina de bancada plana de alta rigidez diseñada para ejes, casquillos, bridas y discos de precisión en producción por lotes media y grande. Voltea 500 mm sobre la bancada y 290 mm sobre el carro, y con 1000 mm de longitud máxima de mecanizado admite ejes largos y casquillos pesados que un torno compacto tiene que hacer en dos amarres. El carro se desplaza 300 mm en X y 1000 mm en Z, y el paso de husillo de 82 mm permite trabajar con barra que las máquinas más pequeñas no admiten. La máquina realiza torneado exterior, mandrinado interior, refrentado, ranurado y roscado en un solo amarre, lo que elimina tanto el tiempo de manipulación como el error de referencia de la pieza.

Características Principales

• Máx. volteo sobre bancada Φ500 mm y máx. volteo sobre el carro Φ290 mm
• Diámetro máx. de corte Φ500 mm y longitud máx. de mecanizado 1000 mm
• Carrera del eje X 300 mm y carrera del eje Z 1000 mm
• Unidad mínima de desplazamiento X/Z 0.001 mm
• Diámetro del agujero del husillo Φ82 mm para trabajo con barra
• Diámetro de la manga del contrapunto Φ65 mm
• Dimensiones de la máquina 3030 × 1600 × 2050 mm
• Bancada plana de fundición en una pieza de alta rigidez, estable y resistente a la vibración
• Husillo de precisión, husillos de bolas de precisión y guías templadas
• Sistema CNC GSK con plato manual de 3 garras y contrapunto manual de serie
• Opcionales: plato hidráulico, torreta hidráulica o servo (6/8 posiciones), transportador de virutas y alimentador de barras

Estructura de Bancada Plana Rígida

El CK6150X1000 se construye sobre una bancada plana de fundición en una sola pieza de alta rigidez que mantiene la máquina firme tanto en cortes interrumpidos como continuos. Esa rigidez es lo que permite al torno conservar la precisión durante todo el turno y no solo en la pieza de calentamiento, y también lo que evita el chatter en bridas y discos donde el diámetro es grande respecto a la longitud. Las guías están templadas y rectificadas, de modo que las superficies de deslizamiento siguen siendo precisas tras años de producción en lugar de desarrollar las zonas blandas que aparecen como conicidad en la pieza. Una bancada rígida también permite pasadas más profundas con la misma carga de husillo, lo que acorta el ciclo en la clase de piezas de 500 mm para la que está dimensionado este torno.

Husillo de Precisión y Guías de Alta Exactitud

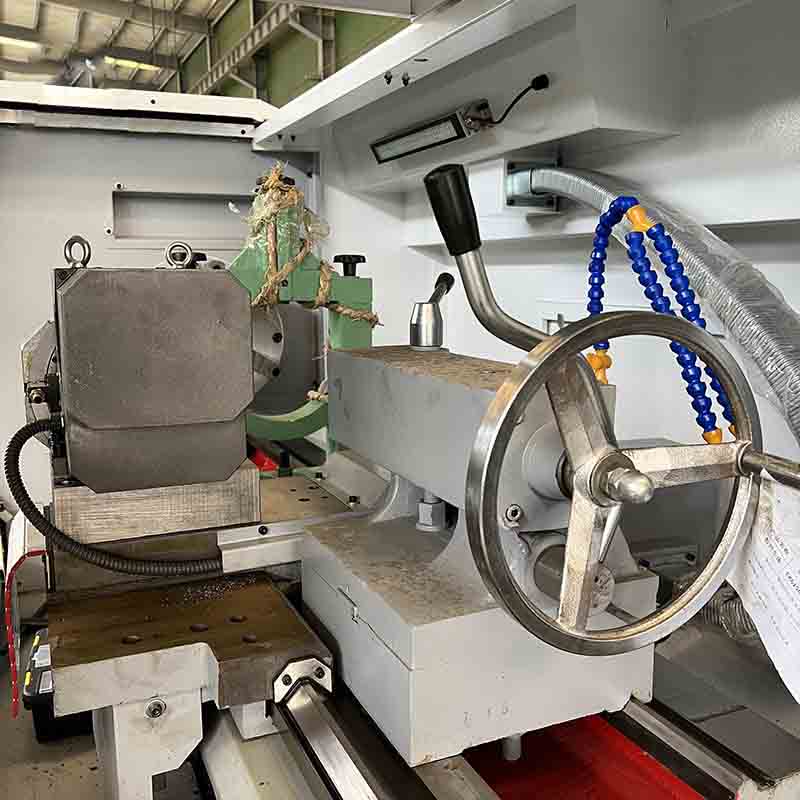

La máquina combina un husillo de alto rendimiento con husillos de bolas de precisión y guías templadas en ambos ejes de avance, con una unidad mínima de desplazamiento de 0.001 mm. El paso de husillo de 82 mm admite barra que un torno más pequeño no puede pasar, y la manga de contrapunto de 65 mm soporta los ejes largos frente a la flexión durante el desbaste pesado. En producción esto se traduce en una dispersión dimensional más estrecha en ejes, casquillos, bridas y piezas roscadas, y en una tasa de rechazo menor a lo largo del turno. Como el CK6150X1000 realiza torneado exterior, mandrinado, refrentado, ranurado y roscado sin reamarre, cada operación que se quita de la ruta es también un error de referencia que se quita de la pieza.

Sistema CNC y Opciones de Configuración

El CK6150X1000 se entrega de serie con sistema CNC GSK, plato manual de 3 garras, contrapunto manual, portaherramientas estándar, sistema de refrigeración, lubricación centralizada, luz de trabajo y carenado de protección completo. Puede pedirse un plato hidráulico de 3 o 4 garras y un contrapunto hidráulico para mayor fuerza de amarre y ciclos más cortos, y una torreta hidráulica o servo de 6 u 8 posiciones mantiene el cambio de herramienta rápido y repetible en piezas que requieren varias herramientas. Un transportador de virutas automático evacúa la viruta de forma continua en series largas, un alimentador de barras permite que el torno siga produciendo sin que el operario cargue cada pieza, y están disponibles un enfriador de aceite de husillo, sistema neumático, luneta fija y móvil y palpadores de medición. Los sistemas Siemens, Fanuc y KND pueden montarse bajo pedido, de modo que la máquina puede empezar como torno independiente para reparación y mecanizado general y convertirse después en una célula semiautomática sin sustituirla.

Aplicaciones y Materiales

El CK6150X1000 se utiliza ampliamente en piezas de automoción, maquinaria de construcción, equipos energéticos, fabricación de moldes, fabricación mecánica general, equipos hidráulicos, equipos de minería y mecanizado de componentes en general. Con un volteo de 500 mm sobre bancada y 1000 mm de longitud máxima de mecanizado admite ejes, transmisiones, bridas, casquillos, componentes de cilindros hidráulicos, piezas roscadas y piezas rotativas metálicas de tamaño medio-grande que un torno más pequeño no puede montar en un solo amarre. Mecaniza acero al carbono, acero inoxidable, aleaciones de aluminio y aleaciones de cobre en torneado general, roscado y otros procesos de torno de bancada plana. La aplicación real depende del material, el tamaño y los requisitos de mecanizado de la pieza.

Especificaciones Técnicas

Por Qué Elegir CK6150X1000

El CK6150X1000 ofrece 500 mm de volteo y 1000 mm de longitud de mecanizado con un paso de husillo de 82 mm, de modo que los ejes y casquillos que en un torno pequeño necesitan dos amarres se terminan en uno. Combina un diámetro de corte de Φ500 mm con carreras X y Z de 300 mm y 1000 mm y una unidad mínima de desplazamiento de 0.001 mm, y añade opciones de plato hidráulico, torreta hidráulica o servo, transportador de virutas y alimentador de barras para trabajar sin vigilancia permanente. Las dimensiones de 3030 × 1600 × 2050 mm y la manga de contrapunto de 65 mm lo mantienen práctico tanto en talleres de mecanizado general como en líneas de producción. Se suministran máquinas con certificación CE y posventa en el extranjero.

Solicitar Presupuesto

Contacte con nosotros para conocer el precio del torno CNC CK6150X1000, el plazo de entrega, las opciones de configuración y el soporte técnico. Ofrecemos servicio de posventa en el extranjero y máquinas con certificación CE.
