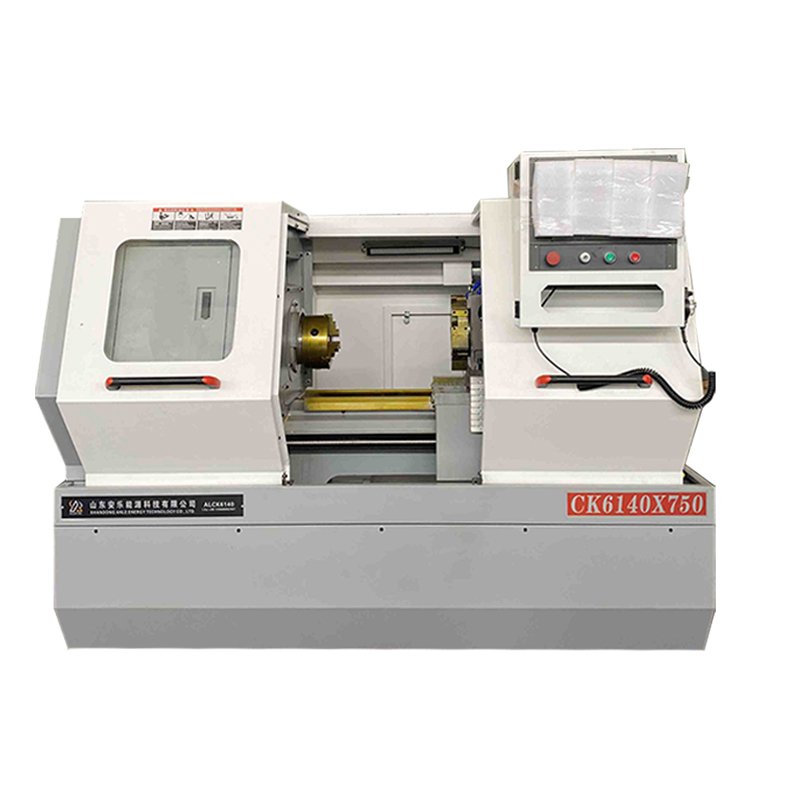

Torno CNC CK6140X750

Torno CNC CK6140X750

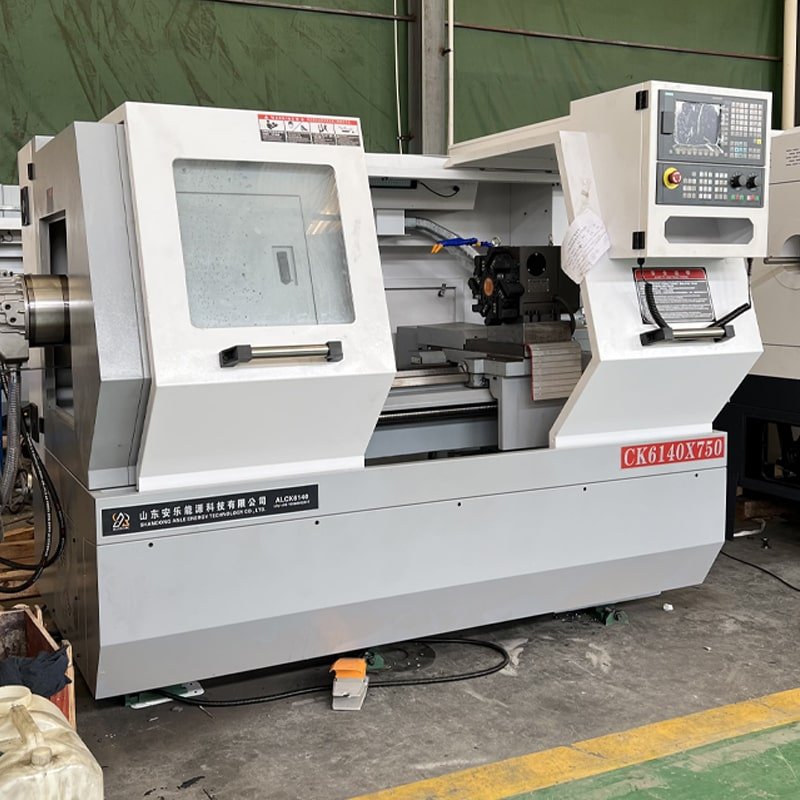

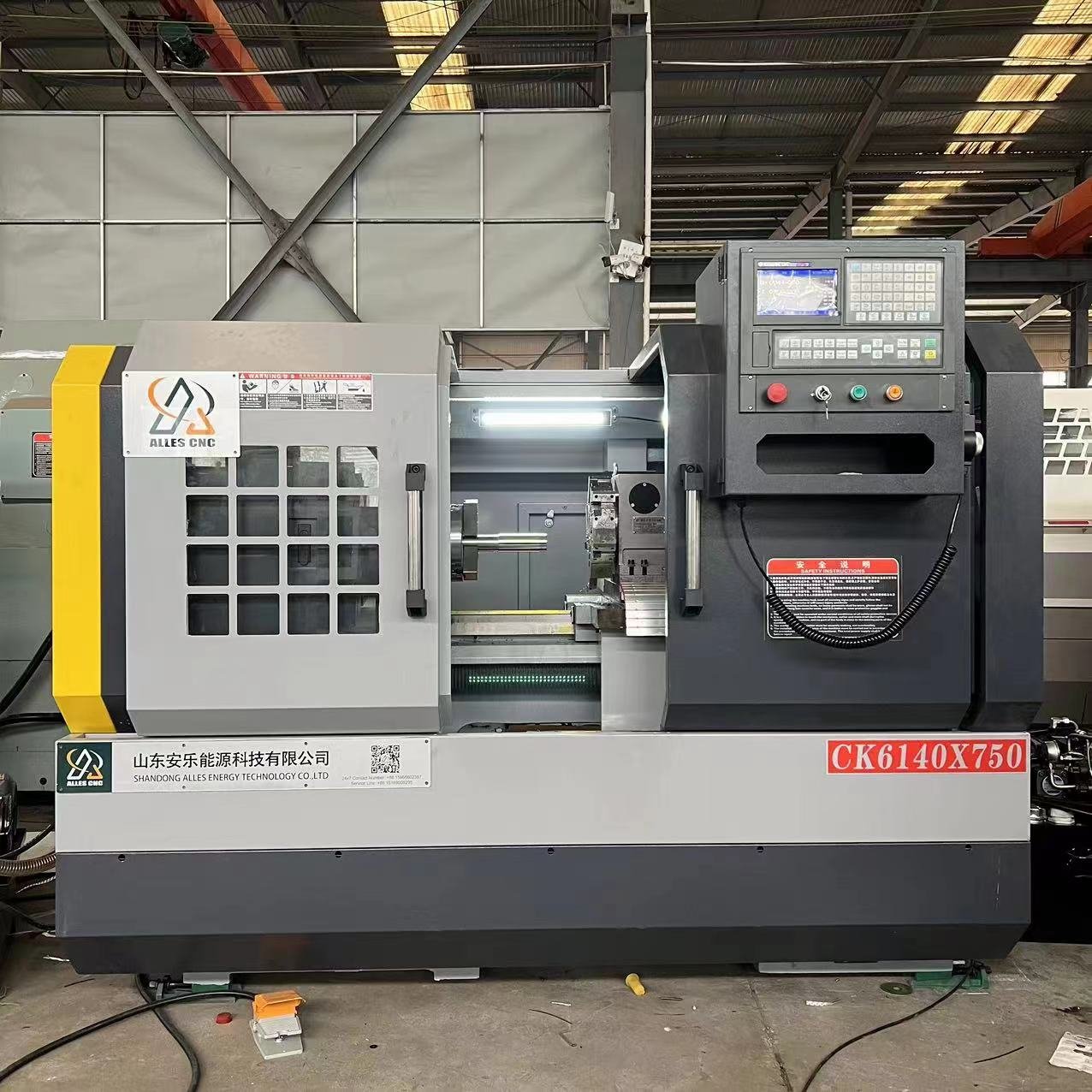

El Torno CNC CK6140X750 es una máquina de torneado de bancada plana de alta rigidez, diseñada para piezas de precisión tipo eje, casquillo, brida y disco en series cortas y medianas. Gira 400 mm sobre la bancada y 220 mm sobre el portaherramientas, y con 750 mm entre puntos retiene en un solo amarre una gama amplia de piezas cortas y medianas. El carro recorre 250 mm en X y 900 mm en Z, con avance rápido de 5 m/min y 8 m/min, de modo que el tiempo muerto entre cortes se mantiene corto. La máquina completa torneado exterior, mecanizado interior, refrentado, ranurado y roscado en un solo amarre, lo que elimina tanto tiempo de manipulación como error de origen.

Características principales

• Máx. diámetro de giro sobre la bancada Φ400 mm y máx. diámetro de torneado en el portaherramientas Φ220 mm
• Longitud máxima de la pieza entre puntos 750 mm
• Ancho de las guías 360 mm para un corte rígido y sin chatter
• Recorrido del eje X 250 mm y del eje Z 900 mm
• Velocidad de avance rápido del carro X 5 m/min y Z 8 m/min
• Repetibilidad X 0,012 mm y Z 0,013 mm
• Dimensiones de embalaje 2350 × 1400 × 1800 mm
• Bancada plana monobloque de alta rigidez para estabilidad y resistencia a las vibraciones
• Husillo de precisión, husillos a bolas de precisión y guías cementadas
• Torreta eléctrica para cambios rápidos de herramienta; mandril hidráulico, evacuador automático de virutas y alimentador automático de barras en opción

Estructura rígida de bancada plana

El CK6140X750 se apoya en una bancada plana monobloque de alta rigidez con guías de 360 mm de ancho que mantienen la máquina firme tanto en cortes interrumpidos como continuos. Esa rigidez es lo que permite conservar la precisión durante todo el turno y no solo en la pieza de calentamiento, y también lo que evita el chatter en piezas de disco y brida, donde el diámetro es grande en relación con la longitud. Las guías están cementadas y rectificadas, de modo que las superficies de deslizamiento siguen siendo precisas tras años de producción en lugar de desarrollar los puntos blandos que aparecen como conicidad en la pieza. Una bancada rígida con guías anchas permite además pasadas más profundas con la misma carga del husillo, lo que acorta el ciclo en piezas medianas.

Husillo de precisión y guías de alta precisión

La máquina combina un husillo de alto rendimiento con husillos a bolas de precisión y guías cementadas en ambos ejes de avance. El resultado es una elevada precisión de posicionamiento, un movimiento de baja fricción y un corte repetible, mantenido en una repetibilidad de 0,012 mm en X y 0,013 mm en Z. En producción esto se traduce en una dispersión dimensional más estrecha en ejes, casquillos, bridas y piezas roscadas, y en una menor tasa de rechazo por turno. Como el CK6140X750 realiza torneado exterior, mecanizado interior, refrentado, ranurado y roscado sin volver a amarrar la pieza, cada operación que sale de la ruta es también un error de origen que desaparece de la pieza. La estructura rígida absorbe además la vibración propia de los cortes interrumpidos en piezas fundidas y forjadas.

Sistema CNC, torreta y opciones de configuración

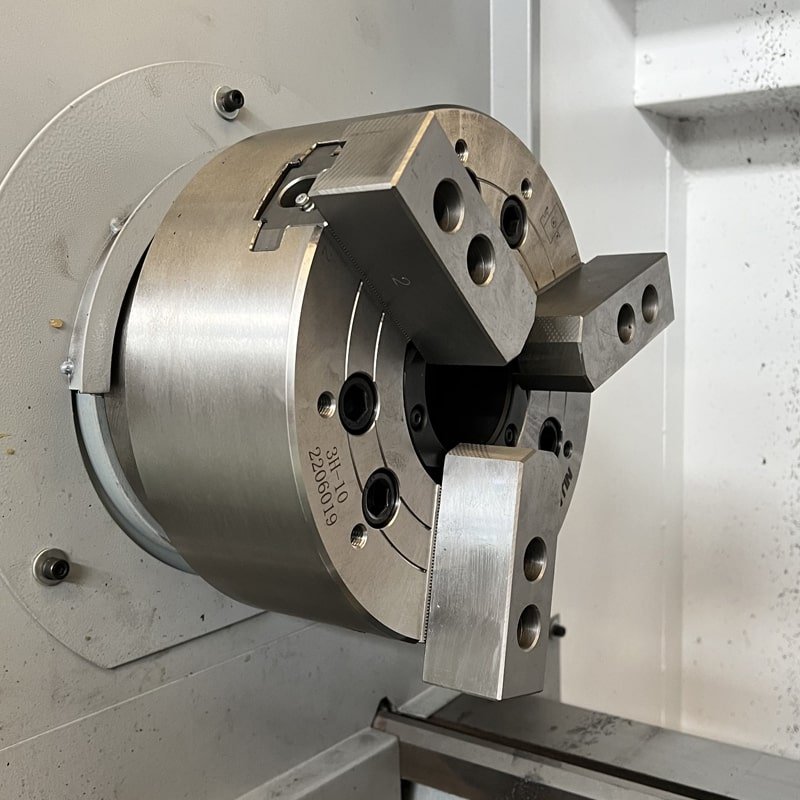

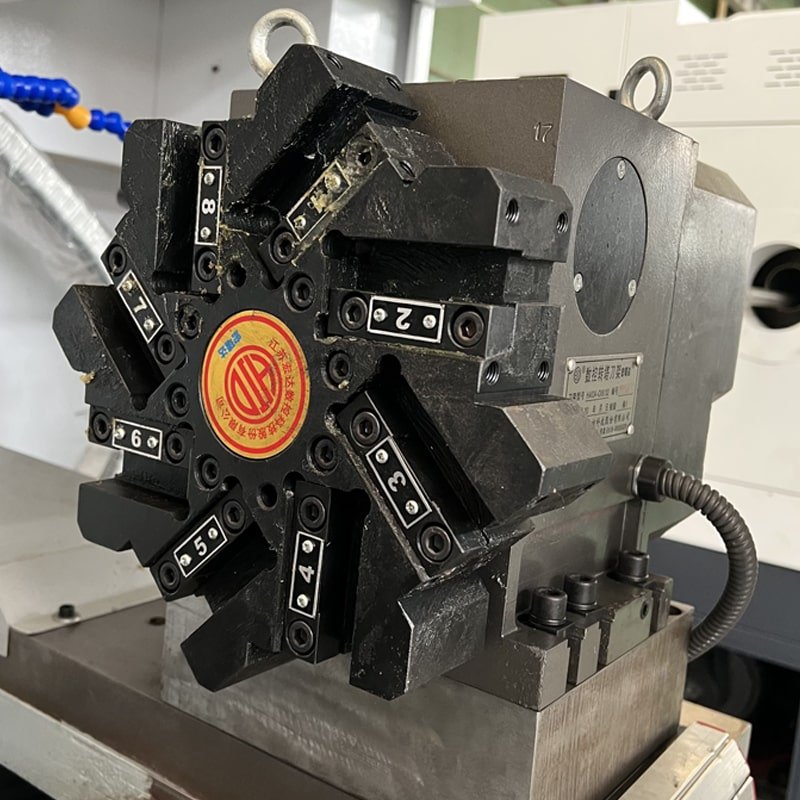

El CK6140X750 se entrega con torreta eléctrica para cambios de herramienta rápidos y repetibles, lo que mantiene bajo el tiempo improductivo en piezas que requieren varias herramientas. El mandril hidráulico puede especificarse para mayor fuerza de amarre y ciclos más cortos, y puede montarse un alimentador automático de barras para que el torno siga produciendo sin que el operario cargue cada pieza. El evacuador automático de virutas está disponible para retirar la viruta de forma continua en series largas. Así, la misma máquina puede empezar como torno independiente para trabajos de reparación y mecanizado general y convertirse después en una célula ligeramente automatizada sin sustituirla. El sistema de control y el utillaje se seleccionan según la pieza y la tarea de producción.

Aplicaciones y materiales

El CK6140X750 se emplea ampliamente en componentes de automoción, fabricación de maquinaria, mecanizado de herrajes, maquinaria de construcción, equipos hidráulicos, instrumentación y accesorios de moldes. Con 400 mm de giro sobre la bancada y 750 mm entre puntos admite ejes, casquillos, bujes, bridas, discos, piezas de engranaje, piezas roscadas y racores que un torno más pequeño no gira en un solo amarre. Mecaniza acero al carbono, acero inoxidable, aleaciones de aluminio y aleaciones de cobre en torneado general, roscado y otros procesos de bancada plana. La aplicación real depende del material, del tamaño de la pieza y de los requisitos de mecanizado.

Especificaciones técnicas

Por qué elegir el CK6140X750

El CK6140X750 ofrece una huella compacta sin renunciar al giro. Combina 400 mm de giro sobre la bancada, 220 mm de torneado en el portaherramientas y 750 mm entre puntos con recorridos de 250 mm en X y 900 mm en Z y avance rápido de 5/8 m/min, y añade opciones de mandril hidráulico, evacuador de virutas y alimentación automática de barras para seguir produciendo sin atención. Sus dimensiones de 2350 × 1400 × 1800 mm le permiten entrar en un puesto de taller normal. Se suministran máquinas con certificación CE y servicio posventa en el extranjero.
