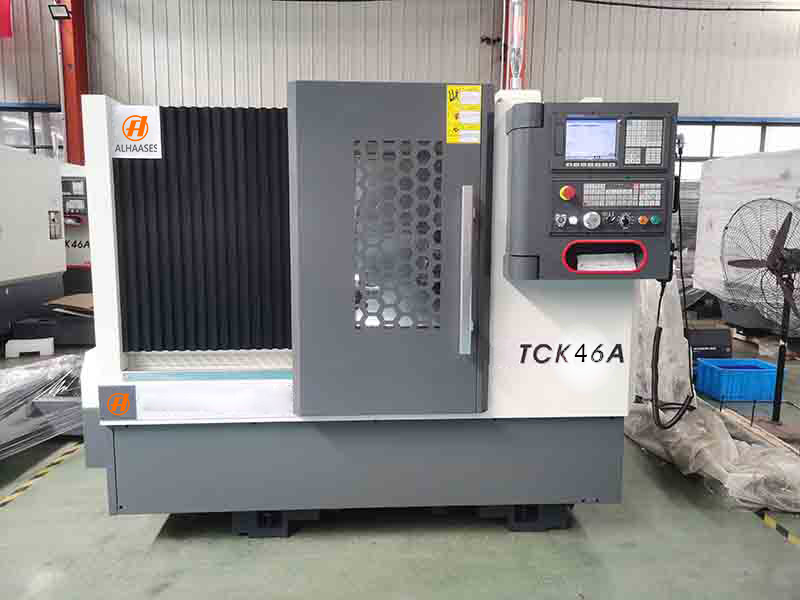

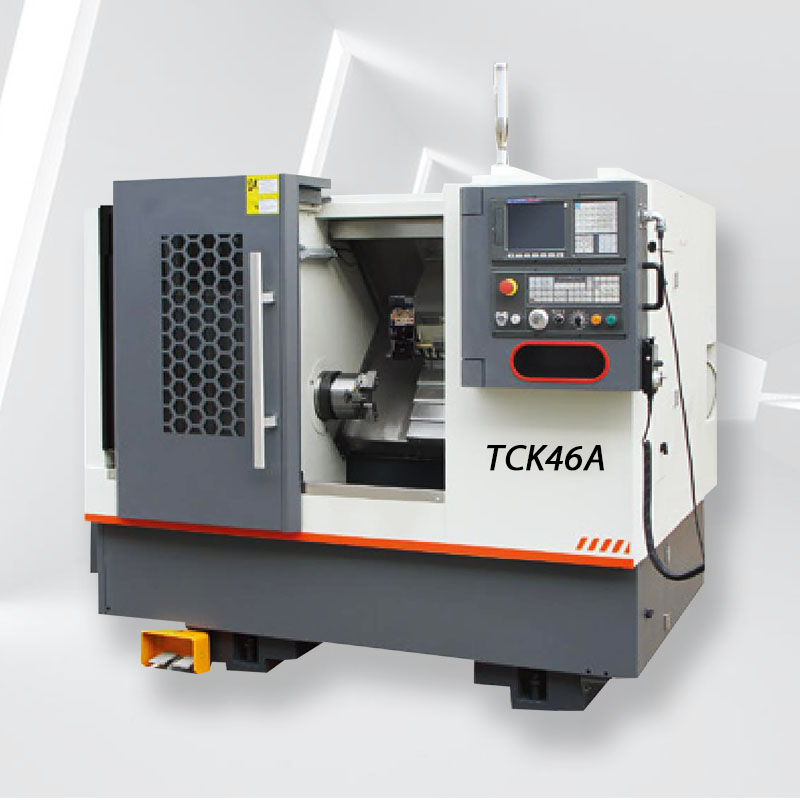

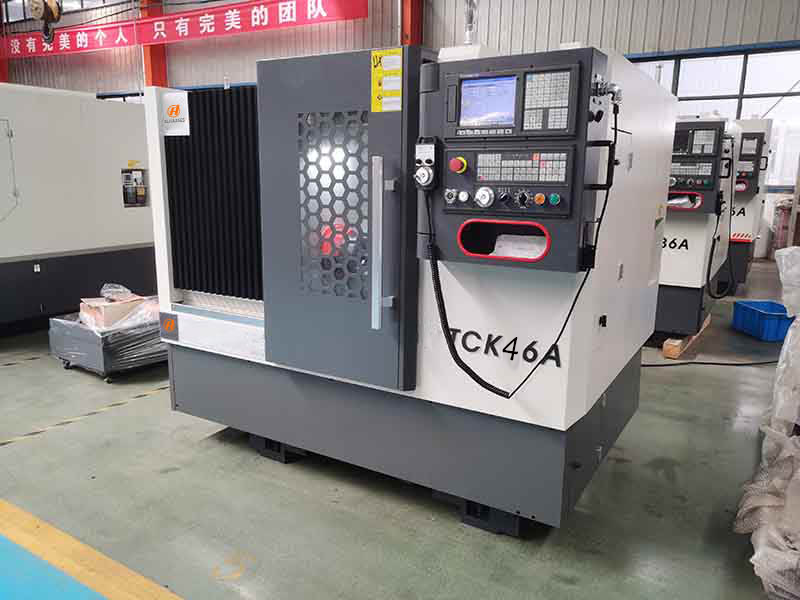

Estructura de lecho inclinado de alta rigidez TCK46A
La TCK46 incorpora un diseño de bancada inclinada de 45° con optimización por elementos finitos, lo que mejora significativamente la rigidez general y la resistencia a las vibraciones de la máquina herramienta, lo que la hace ideal para cortes de alta velocidad y alta precisión. Equipada con husillos de bolas y guías lineales de alta precisión, ofrece alta repetibilidad y una gran estabilidad operativa a largo plazo, satisfaciendo así las necesidades del procesamiento de piezas de precisión por lotes.

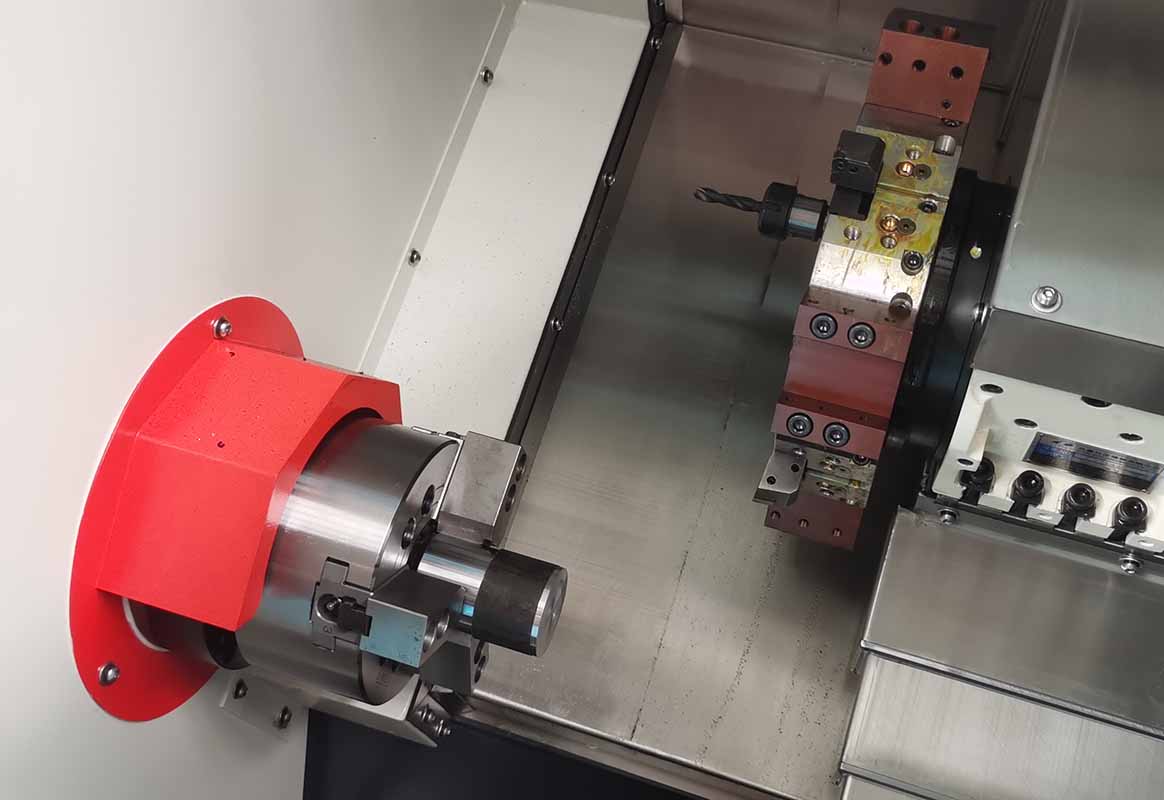

La TCK46A cuenta con una torreta hidráulica o servo, lo que permite cambios rápidos de herramientas y un mecanizado continuo multietapa, mejorando significativamente la eficiencia de producción y reduciendo los costos de mano de obra.
La estructura de bancada inclinada, combinada con un sistema de refrigeración de alto caudal, permite que las virutas se deslicen naturalmente, garantizando una extracción suave y reduciendo el riesgo de enredos, lo que la hace ideal para el mecanizado continuo a largo plazo.
Los accesorios opcionales incluyen un alimentador automático, un brazo robótico y un dispositivo de descarga automático, lo que permite unidades de producción automatizadas ideales para talleres sin personal o con personal mínimo.
Características del producto
Bancada inclinada integral de hierro fundido de 45°, diseño de alta rigidez
Unidad de husillo de alta precisión que facilita el mecanizado a alta velocidad
Estructura de guía lineal, respuesta rápida y alta precisión
Torreta servohidráulica, cambio de herramienta rápido y posicionamiento preciso
Estructura de pretensado de husillo de bolas, mínima deformación térmica
Diseño de protección completamente cerrado, seguro y ecológico
Sistema de lubricación centralizada automática, que prolonga la vida útil
Interfaz intuitiva, fácil mantenimiento
Industria de aplicaciones de productos
El torno CNC de bancada inclinada TCK46 es adecuado para el mecanizado de alta precisión de piezas de eje, disco y manguito de tamaño pequeño y mediano, y se utiliza ampliamente en:
Procesamiento de piezas de automoción
Fabricación de piezas de motocicleta
Piezas de hardware y maquinaria
Componentes hidráulicos y neumáticos
Piezas de comunicación electrónica
Piezas de dispositivos médicos
Piezas aeroespaciales
Fabricación de maquinaria general
Video
Parámetro del producto
| Ítem | Unidad | TCK46A |
| Máx. diámetro de giro. sobre la cama | mm | Φ460 |
| Máx. diámetro de giro. sobre diapositiva | mm | Φ260 |
| Máx. longitud de procesamiento | mm | 350 |
| Velocidad del husillo | rpm | 3500 |
| Diámetro del agujero del husillo | mm | 56 |
| Peso | KG | 3000 |
| Tamaño de la máquina | mm | 2500×1700×1890 |
