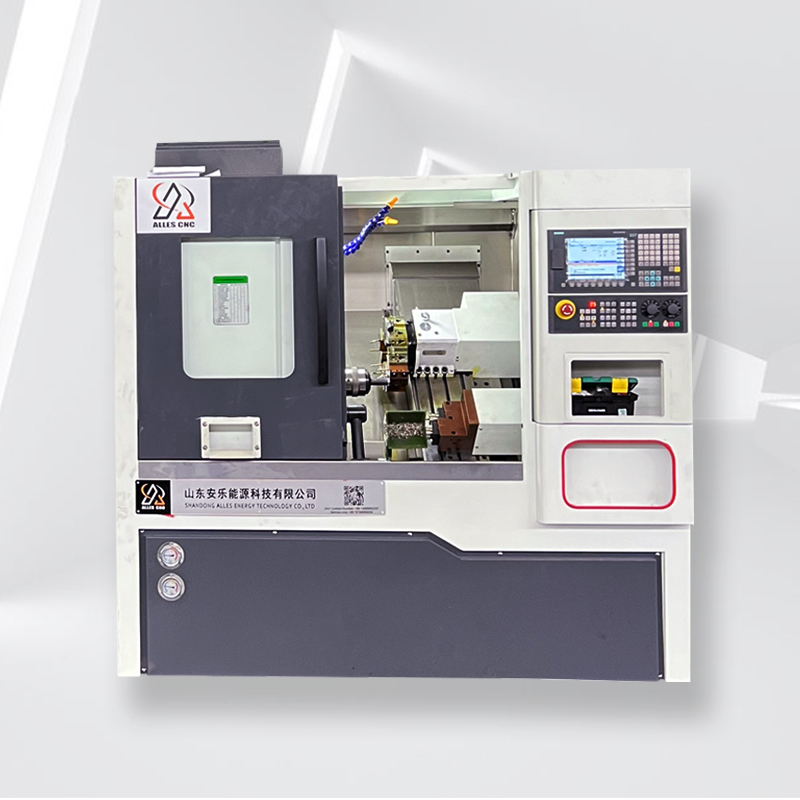

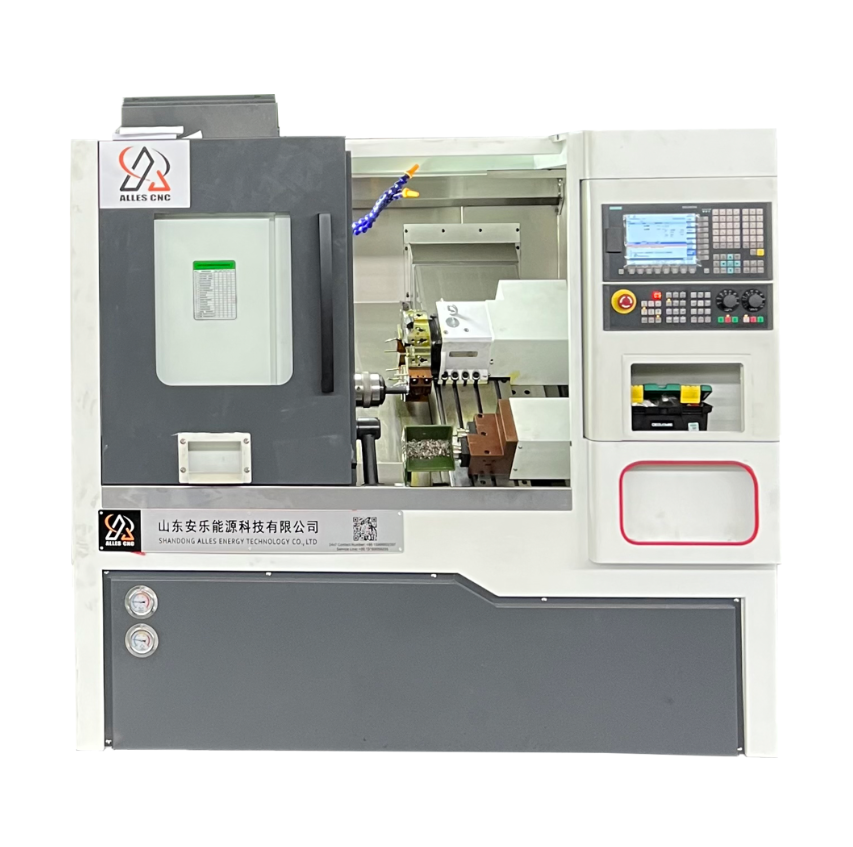

Torno CNC de mesa inclinada FCK40

Las máquinas herramienta CNC de bancada inclinada generan menos vibraciones durante el mecanizado, lo que garantiza una mayor precisión en la pieza procesada.

Generalmente, estas máquinas están diseñadas para una mejor disipación del calor, lo que reduce el impacto de la deformación térmica en la precisión del mecanizado.

Gracias al diseño de bancada inclinada, la carga y descarga de piezas y el cambio de herramientas resultan más sencillos, lo que reduce la carga de trabajo de los operarios y mejora la eficiencia de la producción.

Características

Las máquinas CNC de bancada inclinada admiten mecanizado multieje. Este tipo de máquinas se encuentran comúnmente en tornos CNC con ejes Y y C. Permiten realizar mecanizados multieje complejos, como torneado y fresado, lo que mejora la flexibilidad del mecanizado.

Las máquinas CNC de bancada inclinada poseen un alto grado de automatización y pueden equiparse con un sistema automático de cambio de herramientas y un sistema de alimentación automática para lograr una producción continua totalmente automatizada, lo que las hace idóneas para tareas de producción en serie.

Las máquinas CNC de bancada inclinada cuentan con un sistema de evacuación de virutas estable. Gracias a la bancada inclinada, las virutas generadas durante el corte se deslizan naturalmente hacia abajo por acción de la gravedad, reduciendo el contacto secundario entre la pieza de trabajo y las virutas y mejorando la calidad de la superficie mecanizada.

En general, las máquinas CNC de bancada inclinada son idóneas para aplicaciones de mecanizado de metales de alta precisión y alta eficiencia debido a sus ventajas estructurales, su buena estabilidad de mecanizado y su facilidad de operación.

Parámetro del producto

Industria de aplicaciones de productos

Fabricación de moldes: en la industria de fabricación de moldes, los tornos CNC de bancada inclinada pueden procesar de manera eficiente moldes de diversas formas complejas, mejorando la eficiencia de producción y la precisión del molde.

Producción en masa: los tornos CNC de bancada inclinada con funciones de automatización y corte de alta velocidad son adecuados para la producción en masa a gran escala, como la producción en masa de piezas metálicas, piezas de eje, etc.

Campo aeroespacial: En el campo aeroespacial, los tornos CNC de bancada inclinada se pueden utilizar para procesar piezas de aviones, como piezas de motores, piezas estructurales, etc., para garantizar su alta resistencia y precisión.

Fabricación de equipos energéticos: Se utiliza para procesar piezas de equipos energéticos, como piezas de generadores, turbomaquinarias, etc., para garantizar su funcionamiento eficiente y estable.

Video

Torno CNC de bancada inclinada FCK40 – Configuraciones estándar y opcionales

Configuración estándar: Diámetro máximo de torneado: Ø400 mm, longitud máxima de mecanizado: 500–600 mm (personalizable).

Plato hidráulico: sujeción fiable de la pieza.

Contrapunto: hidráulico/manual opcional para soportar piezas largas.

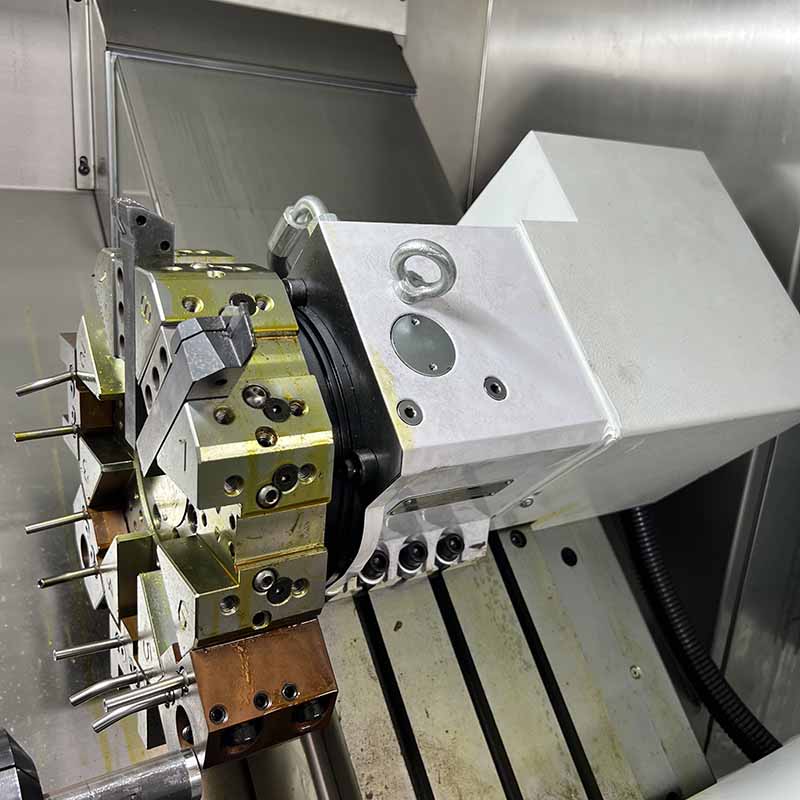

Portaherramientas eléctrico de 8 estaciones: estándar para operaciones de torneado eficientes.

Sistema de servoaccionamiento: respuesta rápida y alta precisión de control.

Husillos de bolas y guías lineales de precisión: garantizan un movimiento suave y preciso.

Sistema de control CNC: sistema GSK.

Motor del husillo: estándar de 3 kW (mayor potencia opcional).

Configuraciones opcionales:

Portaherramientas eléctrico de 12 estaciones: mayor flexibilidad en la selección de herramientas.

Eje C y herramientas motorizadas: permiten el fresado y torneado de piezas complejas.

Husillo de alta velocidad: consigue velocidades de corte más rápidas y mayor productividad.

Otros contrapuntos y accesorios: contrapunto hidráulico, luneta central, plato personalizado.

Sistema CNC avanzado: actualización opcional a sistemas de alta gama FANUC, Siemens o KND.

Sistema de refrigeración y eliminación de virutas: sistema opcional de refrigeración por aspersión, sistema de transporte de virutas o sistema de nebulización.

Consejos de mantenimiento para el torno CNC de bancada inclinada:

El torno CNC de bancada inclinada es un equipo de mecanizado de alta precisión y eficiencia. El mantenimiento regular es fundamental para mantener su precisión y prolongar su vida útil.

Mantenga la máquina limpia y bien ventilada: Coloque la máquina en un entorno seco y bien ventilado, evitando la humedad y la luz solar directa. Limpie regularmente las virutas y el polvo de las superficies de la máquina, las guías, los husillos de bolas y la torreta.

Lubricación y mantenimiento: Compruebe periódicamente la lubricación de los husillos de bolas, las guías lineales y las piezas giratorias, y añada aceite o grasa lubricante según sea necesario. Utilice el lubricante recomendado para garantizar un funcionamiento suave a largo plazo.

Inspección del sistema eléctrico y de control: Antes de cada uso diario, compruebe que el armario de control y el cableado no estén sueltos ni dañados. Mantenga limpios el sistema de control y el ordenador conectado, evitando la entrada de polvo y líquidos para prevenir cortocircuitos y fallos de funcionamiento.

Funcionamiento equilibrado: Evite el funcionamiento unilateral frecuente para garantizar una distribución uniforme de la carga en los husillos de bolas y las guías. Limite el tiempo de funcionamiento continuo al tiempo de trabajo diario recomendado (generalmente no más de 10 horas/día).

Mantenimiento del sistema de refrigeración: En los husillos refrigerados por agua, asegúrese de que la bomba de agua funciona correctamente y que el nivel de agua es suficiente; cambie el refrigerante o anticongelante periódicamente. Compruebe el caudal del refrigerante para garantizar un control adecuado de la temperatura durante el mecanizado.

Calibración e inspección periódicas: Compruebe periódicamente la precisión del husillo, la torreta y la máquina herramienta; realice la calibración cuando sea necesario. Inspeccione el desgaste mecánico y sustituya inmediatamente cualquier pieza desgastada o dañada.

Precauciones de seguridad: No coloque materiales inflamables, corrosivos o con campos magnéticos intensos cerca de la máquina o la mesa de trabajo. Utilice un regulador de voltaje adecuado para garantizar un suministro eléctrico estable a la máquina.
