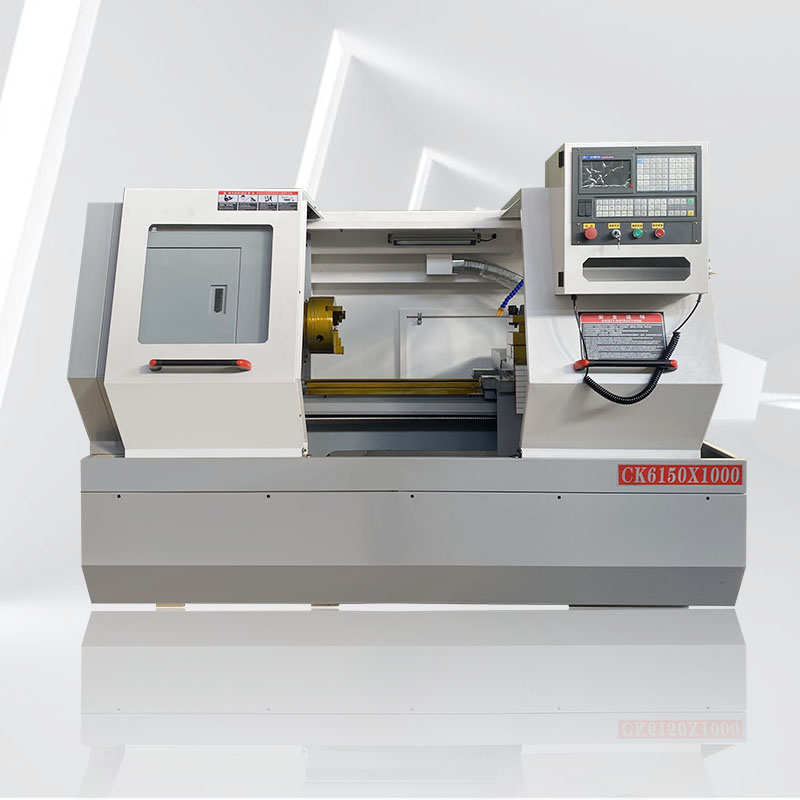

مخرطة CNC CK6150X1000

معرف المنتج : CK6150X1000

علامات المنتج :

سمات المنتج :

مخرطة CNC طراز CK6150X1000 آلة عالية الصلابة ذات سرير مسطح، يبلغ قطر الدوران فوق السرير 500 مم وطول التشغيل حتى 1000 مم، فتستوعب الأعمدة والجلب والأشفاه والأقراص متوسطة وكبيرة الحجم التي لا تتسع لها المخرطة الصغيرة. ويبلغ قطر الدوران فوق العربة 290 مم، وتجويف المغزل 82 مم، وجلبة الغراب 65 مم، والمشوار 300 مم على X و1000 مم على Z.

وصف المنتج

مخرطة CNC طراز CK6150X1000

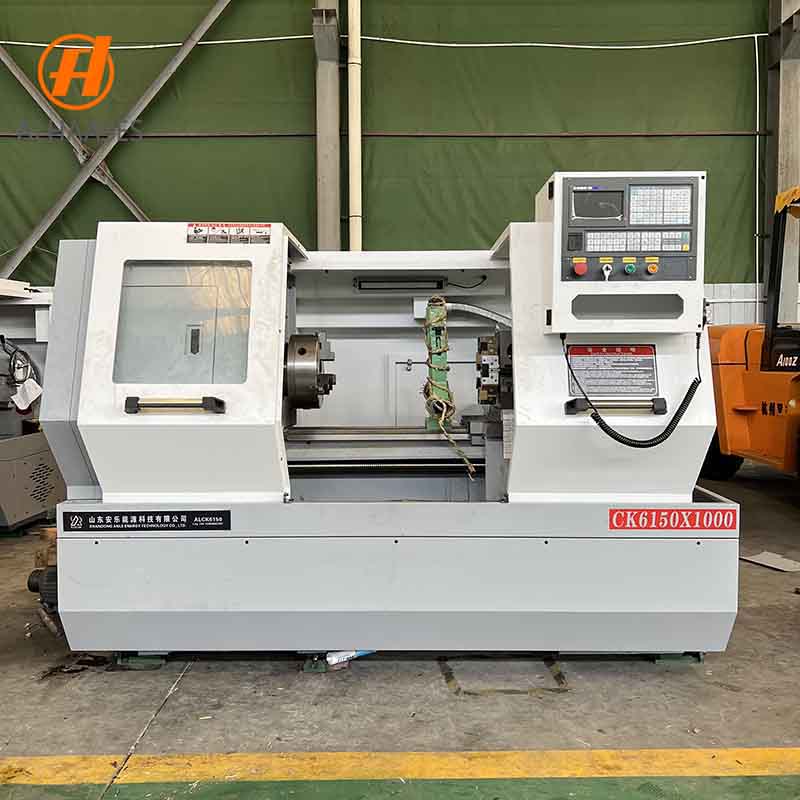

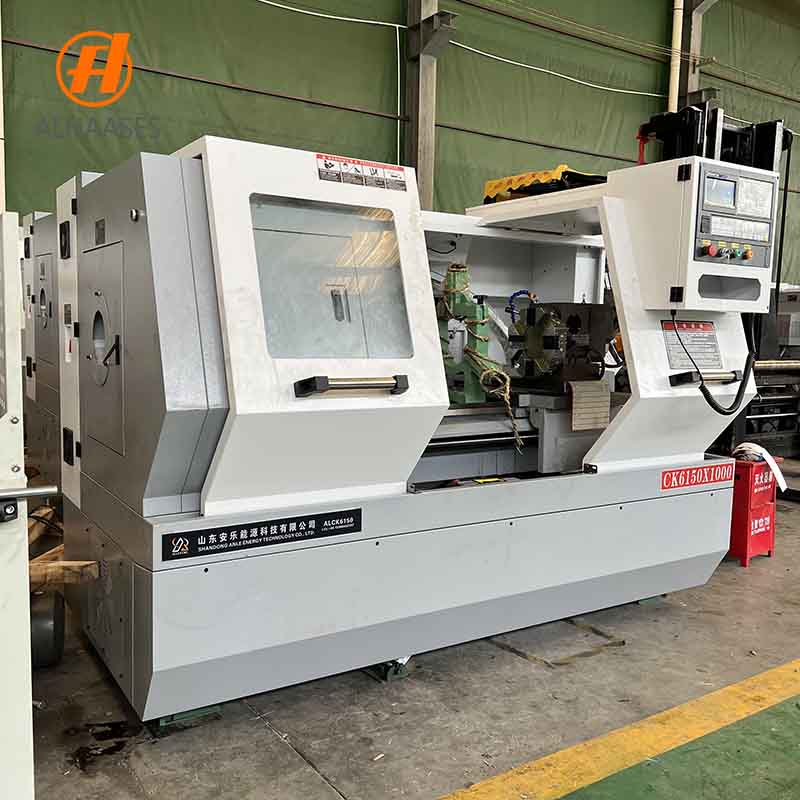

مخرطة CNC طراز CK6150X1000 آلة عالية الصلابة ذات سرير مسطح مصممة للتشغيل الدقيق للأعمدة والجلب والأشفاه والأقراص في الإنتاج بالدفعات المتوسطة والكبيرة. يبلغ قطر الدوران فوق السرير 500 مم وفوق العربة 290 مم، ومع أقصى طول تشغيل 1000 مم تستوعب الأعمدة الطويلة والجلب الثقيلة التي تضطر المخرطة الصغيرة إلى تشغيلها على تثبيتين. وتتحرك العربة 300 مم على X و1000 مم على Z، ويتيح تجويف المغزل 82 مم تمرير قضبان لا تقبلها الآلات الأصغر. وتنفّذ الآلة الخراطة الخارجية والتشغيل الداخلي وتسوية الأوجه وحفر المجاري وقطع القلوظة في تثبيت واحد، ما يُزيل من القطعة زمن المناولة وخطأ المرجعية معاً.

المزايا الرئيسية

أقصى قطر دوران فوق السرير Φ500 مم وأقصى قطر دوران فوق العربة Φ290 مم
أقصى قطر للقطع Φ500 مم وأقصى طول للتشغيل 1000 مم
مشوار المحور X يبلغ 300 مم ومشوار المحور Z يبلغ 1000 مم
أدق وحدة إزاحة للمحورين X/Z هي 0.001 مم
قطر تجويف المغزل Φ82 مم للعمل بالقضبان

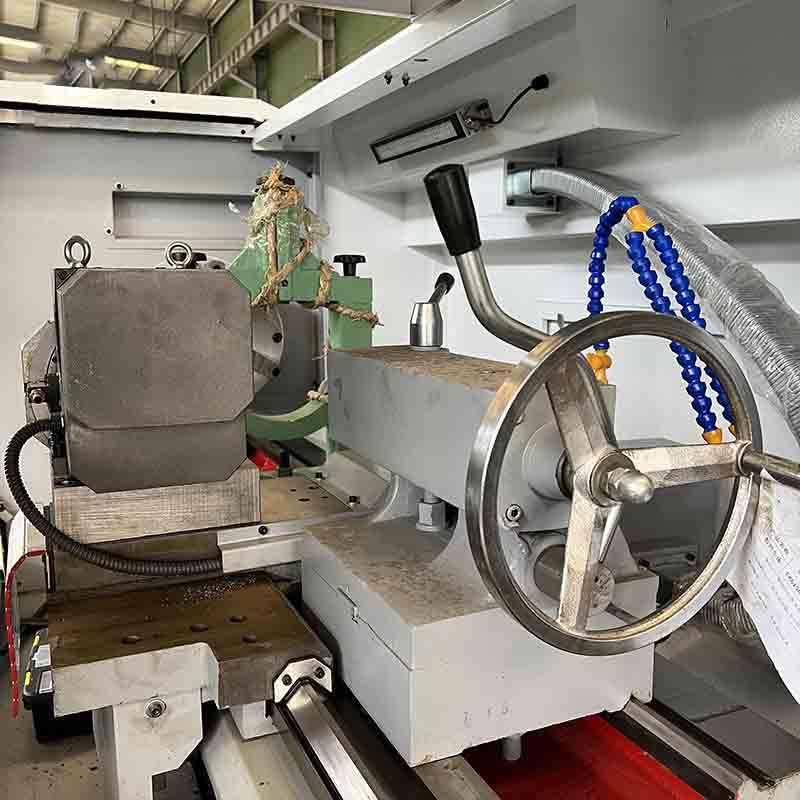

قطر جلبة الغراب Φ65 مم
أبعاد الآلة 3030 × 1600 × 2050 مم
سرير مسطح مصبوب كقطعة واحدة عالي الصلابة لاستقرار ومقاومة للاهتزاز
مغزل دقيق وبراغي كرات دقيقة وموجهات مصلّبة
نظام CNC من GSK وظرف ثلاثي الفك يدوي وغراب يدوي ضمن التجهيز القياسي
خيارات: ظرف هيدروليكي، برج أدوات هيدروليكي أو سيرفو (6/8 مواقع)، ناقل رايش آلي، ومغذّي قضبان آلي

هيكل سرير مسطح عالي الصلابة

تُبنى مخرطة CK6150X1000 على سرير مسطح مصبوب كقطعة واحدة عالي الصلابة يحفظ تماسك الآلة في القطع المتقطع والمتواصل على السواء. هذه الصلابة هي ما يتيح الحفاظ على الدقة طوال الوردية وليس على قطعة التسخين فقط، وهي أيضاً ما يمنع الاهتزاز في الأشفاه والأقراص حيث يكون القطر كبيراً بالنسبة للطول. وقد صُلبّت الموجهات وجُلخت، فتبقى أسطح الانزلاق دقيقة بعد سنوات من الإنتاج بدلاً من أن تتكوّن فيها مناطق لينة تظهر على شكل استدقاق في قطعة العمل. كما يتيح السرير الصلب قطع أعماق أكبر عند الحمل نفسه على المغزل، ما يقصّر دورة الإنتاج في فئة القطع بمقاس 500 مم التي صُممت الآلة من أجلها.

مغزل دقيق وموجهات عالية الدقة

تجمع الآلة بين مغزل عالي الأداء وبراغي كرات دقيقة وموجهات مصلّبة على محوري التغذية، بأدق وحدة إزاحة تبلغ 0.001 مم. ويتيح تجويف المغزل 82 مم تمرير قضبان لا تستطيع مخرطة أصغر تمريرها، وتدعم جلبة الغراب 65 مم الأعمدة الطويلة ضد الانحناء أثناء الخراطة الخشنة الثقيلة. ويتجلّى ذلك في الإنتاج في تشتت أبعاد أضيق في الأعمدة والجلب والأشفاه والقطع المقلوظة، وفي نسبة هدر أقل خلال الوردية. ولأن مخرطة CK6150X1000 تنفّذ الخراطة الخارجية والتشغيل الداخلي وتسوية الأوجه وحفر المجاري وقطع القلوظة دون إعادة تثبيت، فإن كل عملية تُزال من المسار تُزيل معها خطأ مرجعياً من قطعة العمل.

نظام CNC وخيارات التجهيز

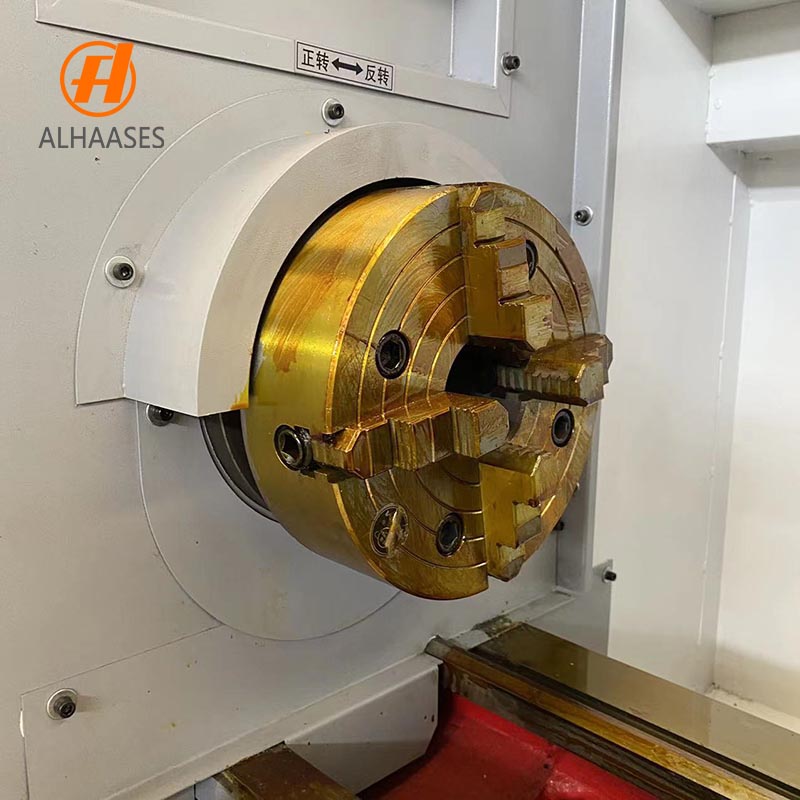

تُسلّم مخرطة CK6150X1000 قياسياً بنظام CNC من GSK وظرف ثلاثي الفك يدوي وغراب يدوي وحامل أدوات قياسي ونظام تبريد وتشحيم مركزي ومصباح عمل وحاجز حماية كامل. ويمكن طلب ظرف هيدروليكي ثلاثي أو رباعي الفك وغراب هيدروليكي لقوة تثبيت أعلى ودورات أقصر، كما يبقي برج الأدوات الهيدروليكي أو السيرفو بـ 6 أو 8 مواقع تغيير الأدوات سريعاً وقابلاً للتكرار في القطع التي تحتاج عدة أدوات. ويُزيل ناقل الرايش الآلي الرايش باستمرار في الدورات الطويلة، ويتيح مغذّي القضبان الآلي مواصلة الإنتاج دون أن يحمّل المشغّل كل قطعة، ويتوفر مبرّد زيت المغزل ونظام هوائي ومنصة ثابتة ومنصة متحركة ومجسّات قياس. ويمكن تركيب أنظمة Siemens وFanuc وKND عند الطلب، فيمكن أن تبدأ الآلة كمخرطة مستقلة لأعمال الإصلاح والتشغيل العام ثم تتحوّل لاحقاً إلى خلية شبه آلية دون استبدالها.

التطبيقات والمواد

تُستخدم CK6150X1000 على نطاق واسع في مكوّنات السيارات وآلات البناء ومعدات الطاقة وتصنيع القوالب وتصنيع الآلات العام والمعدات الهيدروليكية ومعدات التعدين وتشغيل المكوّنات العامة. وبفضل قطر دوران 500 مم فوق السرير وطول تشغيل أقصى 1000 مم تستوعب الأعمدة وأعمدة الإدارة والأشفاه والجلب ومكوّنات الأسطوانات الهيدروليكية والقطع المقلوظة وأجسام الدوران المعدنية متوسطة وكبيرة الحجم التي لا تستوعبها مخرطة أصغر في تثبيت واحد. وتشغّل الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الألومنيوم وسبائك النحاس في الخراطة العامة وقطع القلوظة وسائر عمليات السرير المسطح. ويتوقف التطبيق الفعلي على مادة قطعة العمل وحجمها ومتطلبات التشغيل.

المواصفات الفنية

الطراز	CK6150X1000
أقصى قطر دوران فوق السرير	Φ500 mm
أقصى قطر دوران فوق العربة	Φ290 mm
أقصى قطر للقطع	Φ500 mm
أقصى طول للتشغيل	1000 mm
أقصى مشوار للمحورين X/Z	300 / 1000 mm
أدق وحدة إزاحة للمحورين X/Z	0.001 mm
قطر تجويف المغزل	Φ82 mm
قطر جلبة الغراب	Φ65 mm
أبعاد الآلة (الطول × العرض × الارتفاع)	3030 × 1600 × 2050 mm

لماذا تختار CK6150X1000

تمنحك CK6150X1000 قطر دوران 500 مم وطول تشغيل 1000 مم مع تجويف مغزل 82 مم، فتُنجَز الأعمدة والجلب التي تحتاج على مخرطة صغيرة إلى تثبيتين في تثبيت واحد. وهي تجمع قطر قطع Φ500 مم مع مشوارَي 300 مم على X و1000 مم على Z وأدق وحدة إزاحة 0.001 مم، ثم تضيف خيارات الظرف الهيدروليكي وبرج الأدوات الهيدروليكي أو السيرفو وناقل الرايش ومغذّي القضبان للعمل دون إشراف دائم. وبأبعاد 3030 × 1600 × 2050 مم وجلبة غراب 65 مم تبقى عملية لورش التشغيل العامة ولخطوط الإنتاج معاً. وتُورَّد الآلات معتمدة CE مع خدمة ما بعد البيع في الخارج.
