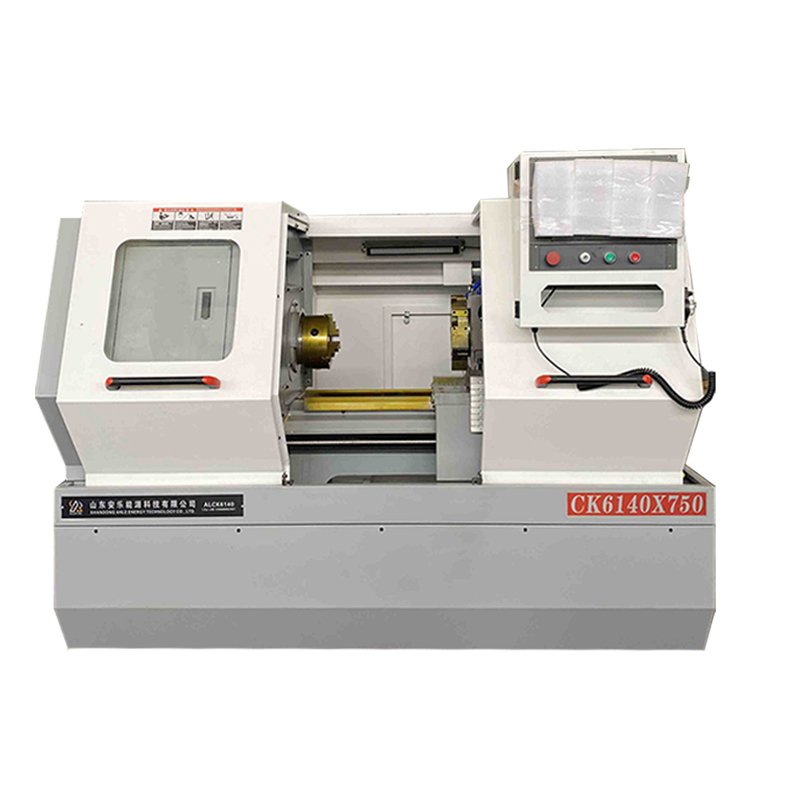

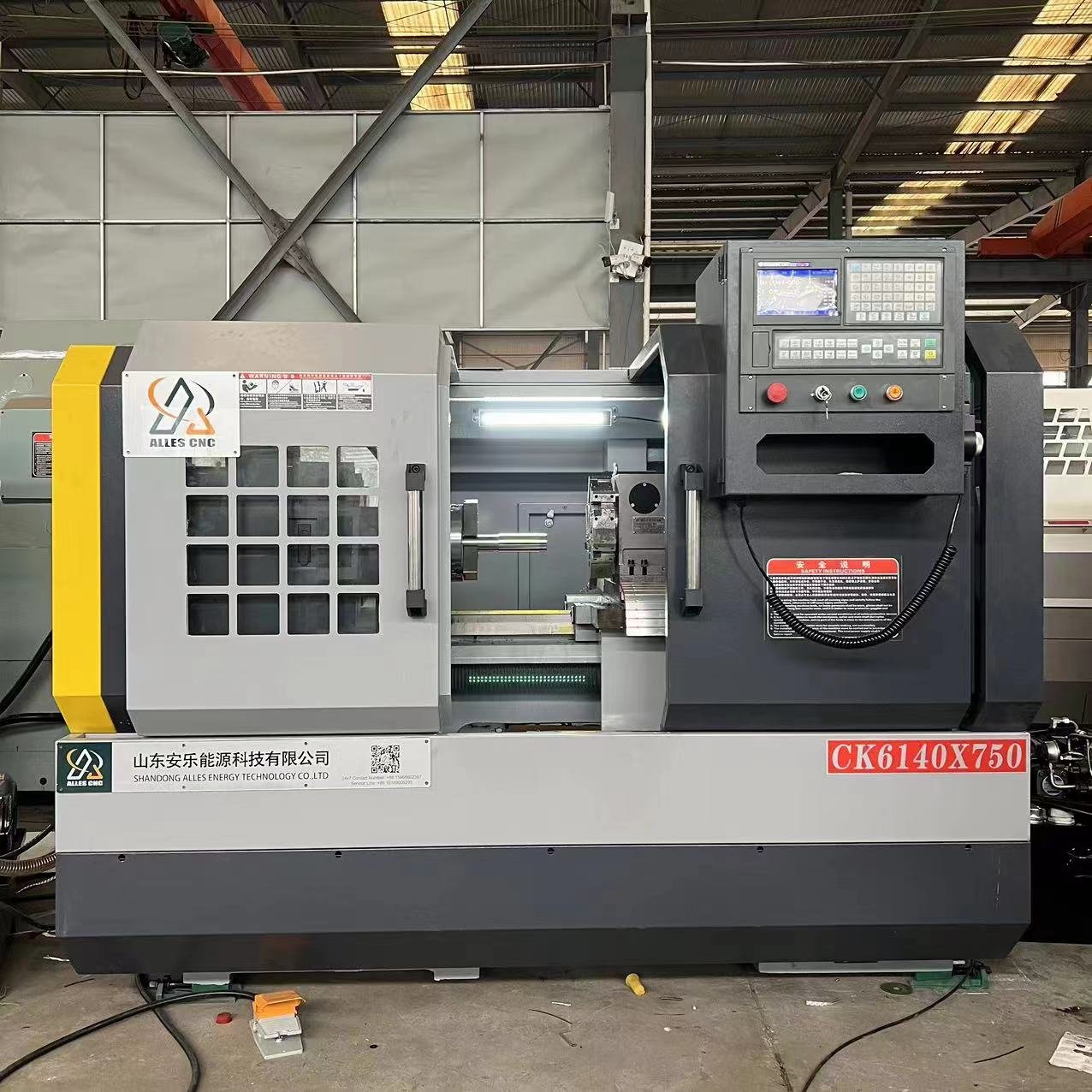

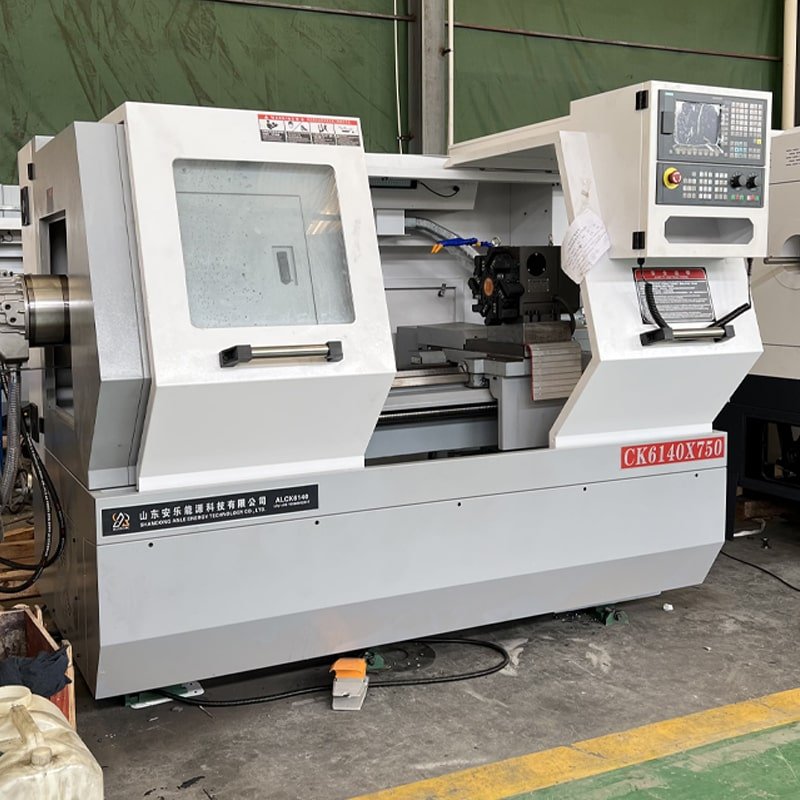

مخرطة CNC طراز CK6140X750

معرف المنتج : CK6140X750

علامات المنتج :

سمات المنتج :

مخرطة CNC طراز CK6140X750 هي مخرطة عالية الصلابة ذات سرير مسطح تجمع بين قطر دوران كبير 400 مم ومسافة مدمجة بين المركزين 750 مم، فتستوعب القطع الكبيرة القطر والقصيرة أو المتوسطة التي لا تدوّرها مخرطة صغيرة. تشغّل 220 مم على حامل الأدوات على موجهات مصلّبة بعرض 360 مم، مع مشوارَي X 250 مم وZ 900 مم وحركة سريعة 5 م/دقيقة على X و8 م/دقيقة على Z.

وصف المنتج

مخرطة CNC طراز CK6140X750

مخرطة CNC طراز CK6140X750 هي مخرطة عالية الصلابة ذات سرير مسطح، مصمّمة لقطع الدقة من نوع الأعمدة والجلب والأشفاه والأقراص في الإنتاج بالدفعات الصغيرة والمتوسطة. تشغّل قطراً 400 مم فوق السرير و220 مم على حامل الأدوات، ومع 750 مم بين المركزين تثبّت في تثبيت واحد نطاقاً واسعاً من القطع القصيرة والمتوسطة. وتتحرك العربة 250 مم على المحور X و900 مم على المحور Z بسرعة حركة سريعة 5 م/دقيقة و8 م/دقيقة، فيبقى الزمن غير المنتج بين القطعات قصيراً. وتُنجز المخرطة الخراطة الخارجية والتشغيل الداخلي وتسوية الأوجه وحفر المجاري وقطع القلوظة في تثبيت واحد، ما يلغي زمن المناولة وخطأ المرجع معاً.

أبرز الميزات

أقصى قطر دوران فوق السرير Φ400 مم وأقصى قطر دوران على حامل الأدوات Φ220 مم
أقصى طول لقطعة العمل بين المركزين 750 مم
عرض الموجهات 360 مم لقطع صلب بلا اهتزاز
مشوار المحور X 250 مم ومشوار المحور Z 900 مم
سرعة الحركة السريعة للعربة X 5 م/دقيقة و Z 8 م/دقيقة
إمكانية التكرار X 0.012 مم و Z 0.013 مم
أبعاد التغليف 2350 × 1400 × 1800 مم
هيكل سرير مسطح مصبوب كقطعة واحدة عالي الصلابة لاستقرار ومقاومة للاهتزاز
مغزل دقيق وبراغي كرات دقيقة وموجهات مصلّبة
حامل أدوات كهربائي لتغيير سريع للأدوات؛ وخيارات: ظرف هيدروليكي، ناقل رايش آلي، ومغذّي قضبان آلي

هيكل سرير مسطح عالي الصلابة

تُبنى مخرطة CK6140X750 على سرير مسطح مصبوب كقطعة واحدة عالي الصلابة مع موجهات بعرض 360 مم تحفظ تماسك الآلة في القطع المتقطع والمتواصل على السواء. هذه الصلابة هي ما يتيح الحفاظ على الدقة طوال الوردية وليس على قطعة التسخين فقط، وهي أيضاً ما يمنع الاهتزاز في الأقراص والأشفاه حيث يكون القطر كبيراً بالنسبة للطول. وقد صُلبّت الموجهات وجُلخت، فتبقى أسطح الانزلاق دقيقة بعد سنوات من الإنتاج بدلاً من أن تتكوّن فيها مناطق لينة تظهر على شكل استدقاق في قطعة العمل. كما يتيح السرير الصلب مع الموجهات العريضة قطع أعماق أكبر عند الحمل نفسه على المغزل، ما يقصّر دورة الإنتاج في القطع المتوسطة.

مغزل دقيق وموجهات عالية الدقة

تجمع الآلة بين مغزل عالي الأداء وبراغي كرات دقيقة وموجهات مصلّبة على محوري التغذية. والناتج هو دقة تمركز عالية وحركة منخفضة الاحتكاك وقطع قابل للتكرار عند إمكانية تكرار 0.012 مم على X و0.013 مم على Z. ويتجلّى ذلك في الإنتاج في تشتت أبعاد أضيق في الأعمدة والجلب والأشفاه والقطع المقلوظة، وفي نسبة هدر أقل خلال الوردية. ولأن مخرطة CK6140X750 تنفّذ الخراطة الخارجية والتشغيل الداخلي وتسوية الأوجه وحفر المجاري وقطع القلوظة دون إعادة تثبيت، فإن كل عملية تُزال من المسار تُزيل معها خطأ مرجعياً من قطعة العمل. ويمتص الهيكل الصلب أيضاً الاهتزاز الناتج عن القطع المتقطع في المسبوكات والمطروقات.

نظام CNC وحامل الأدوات وخيارات التجهيز

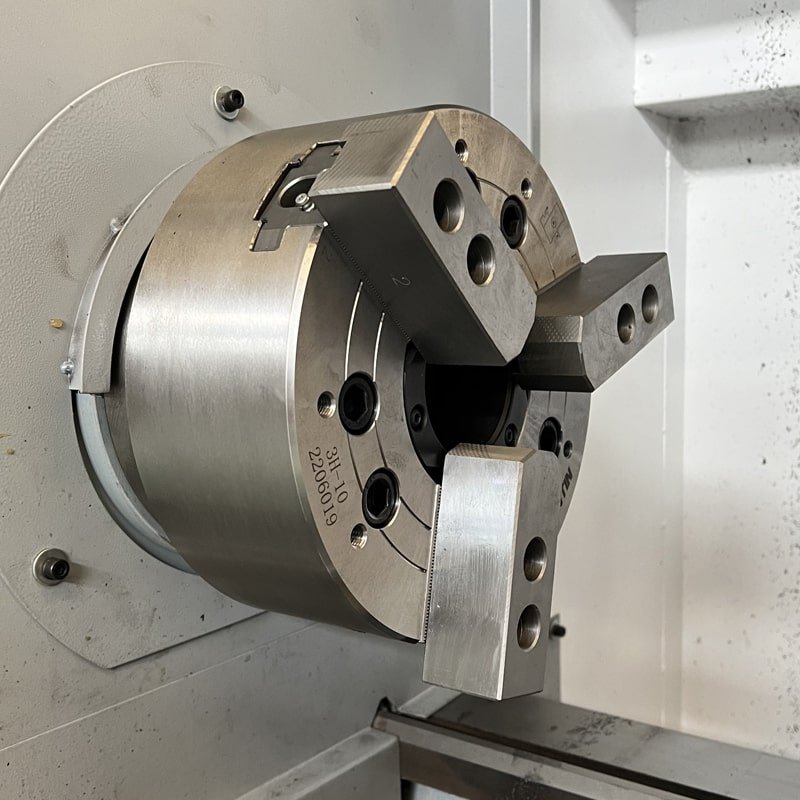

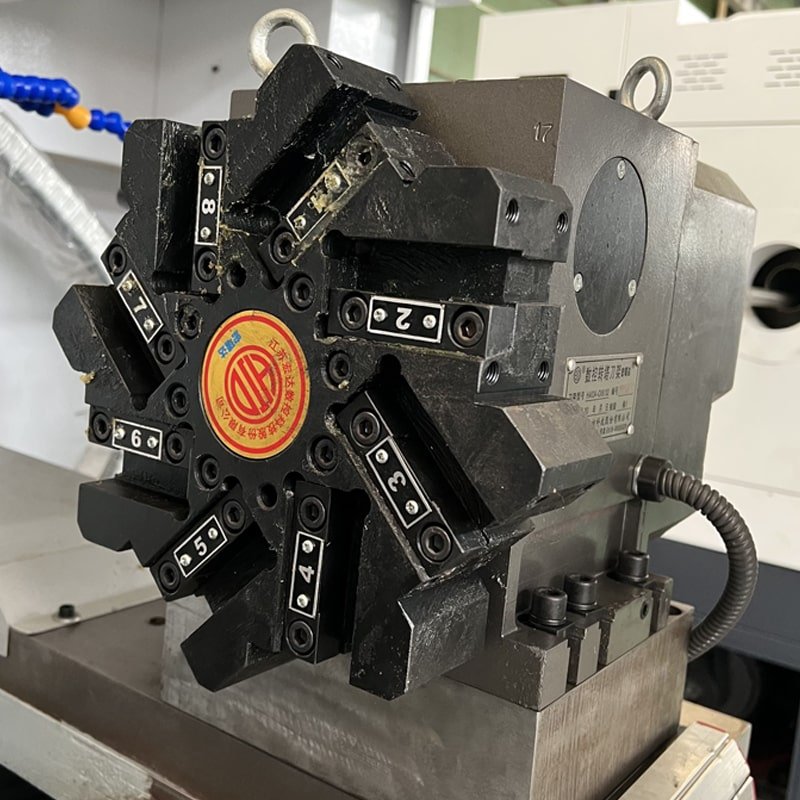

تُسلّم مخرطة CK6140X750 بحامل أدوات كهربائي لتغيير الأدوات بسرعة وبشكل قابل للتكرار، ما يبقي الزمن غير المنتج منخفضاً في القطع التي تحتاج عدة أدوات. ويمكن طلب ظرف هيدروليكي لقوة تثبيت أعلى ودورات أقصر، ويمكن تركيب مغذّي قضبان آلي ليواصل المخرطة الإنتاج دون أن يحمّل المشغّل كل قطعة. ويتوفر ناقل رايش آلي لإزالة الرايش باستمرار في الدورات الطويلة. أي أن الآلة نفسها يمكن أن تبدأ مخرطة مستقلة لأعمال الإصلاح والتشغيل العام ثم تتحوّل لاحقاً إلى خلية شبه آلية دون استبدالها. ويُختار نظام التحكم والعدة بما يناسب قطعة العمل ومهمة الإنتاج.

التطبيقات والمواد

تُستخدم CK6140X750 على نطاق واسع في مكوّنات السيارات وتصنيع الآلات وتشغيل العُدد وآلات البناء والمعدات الهيدروليكية وأجهزة القياس وملحقات القوالب. وبفضل قطر دوران 400 مم فوق السرير و750 مم بين المركزين تستوعب الأعمدة والجلب والبطانات والأشفاه والأقراص ومسبوكات التروس والقطع المقلوظة والوصلات التي لا تدوّرها مخرطة أصغر في تثبيت واحد. وتشغّل الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الألومنيوم وسبائك النحاس في الخراطة العامة وقطع القلوظة وسائر عمليات السرير المسطح. ويتوقف التطبيق الفعلي على مادة قطعة العمل وحجمها ومتطلبات التشغيل.

المواصفات الفنية

الطراز	CK6140X750
أقصى قطر دوران فوق السرير	Φ400 mm
أقصى قطر دوران على حامل الأدوات	Φ220 mm
أقصى طول لقطعة العمل بين المركزين	750 mm
عرض الموجهات	360 mm
مشوار المحور X	250 mm
مشوار المحور Z	900 mm
سرعة الحركة السريعة للعربة	X: 5 / Z: 8 m/min
إمكانية التكرار	X: 0.012 mm / Z: 0.013 mm
أبعاد التغليف (الطول × العرض × الارتفاع)	2350 × 1400 × 1800 mm

لماذا تختار CK6140X750

تمنحك CK6140X750 مساحة تركيب مدمجة دون التنازل عن قطر الدوران. فهي تجمع بين قطر دوران 400 مم فوق السرير و220 مم على حامل الأدوات و750 مم بين المركزين مع مشوارَي 250 مم على X و900 مم على Z وحركة سريعة 5/8 م/دقيقة، ثم تضيف خيارات الظرف الهيدروليكي وناقل الرايش ومغذّي القضبان الآلي للعمل دون إشراف دائم. وبأبعاد 2350 × 1400 × 1800 مم تدخل الآلة في باية ورشة عادية. وتُورَّد الآلات معتمدة CE مع خدمة ما بعد البيع في الخارج.
