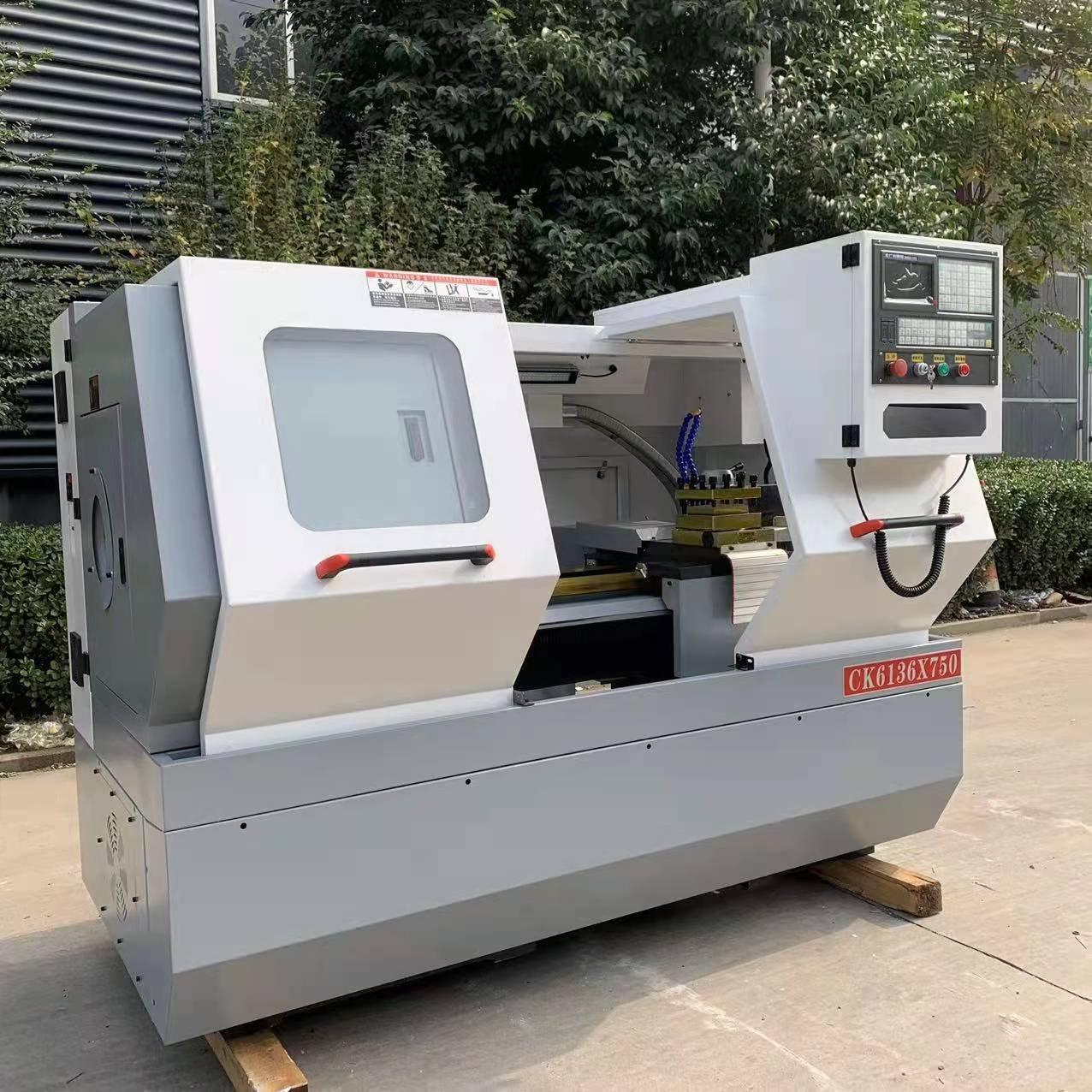

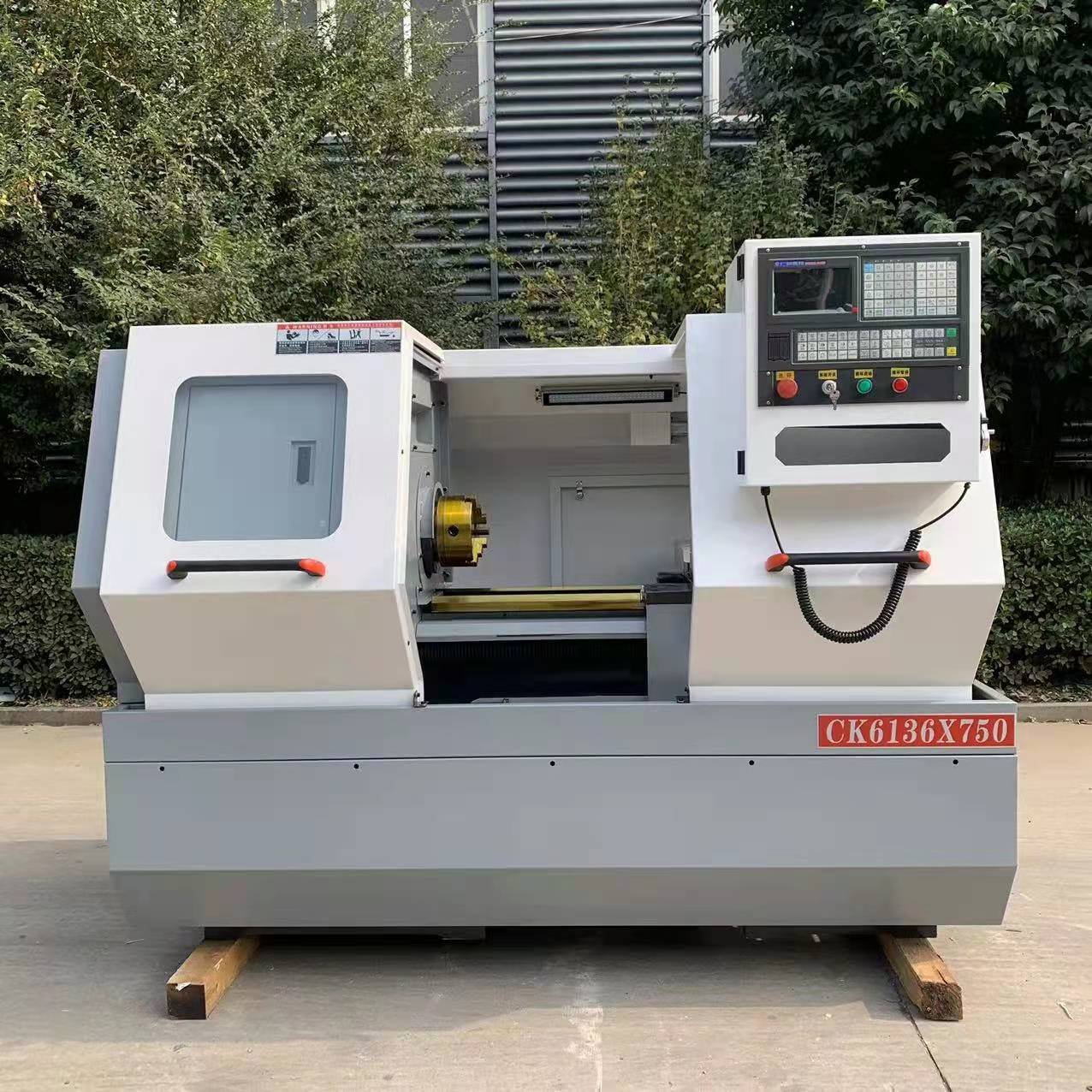

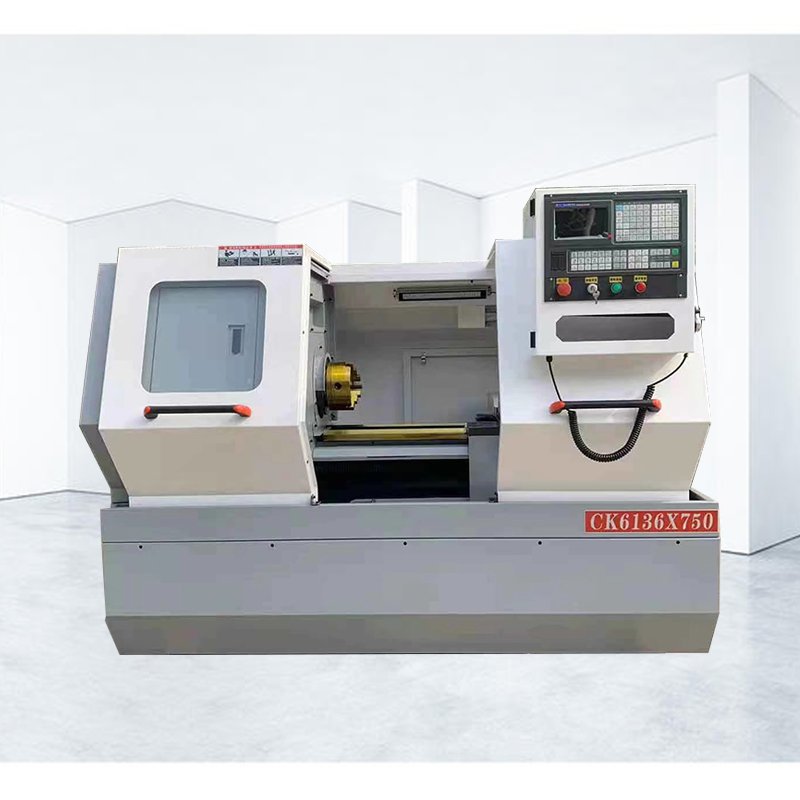

مخرطة CNC طراز CK6136
مخرطة CNC طراز CK6136 هي مخرطة عالية الصلابة ذات سرير مسطح مصمّمة لقطع الدقة من نوع الأعمدة والأقراص حتى 750 مم بين المراكز. تشغّل قطراً 360 مم فوق السرير و200 مم على حامل الأدوات، وفتحة المغزل 52 مم. ويمنحها المغزل الدقيق وبراغي الكرات والأدلة عالية الدقة حركة سريعة 6000 مم/دقيقة على المحور X و8000 مم/دقيقة على المحور Z.
مخرطة CNC طراز CK6136
مخرطة CNC طراز CK6136 هي مخرطة عالية الصلابة ذات سرير مسطح، مصمّمة لقطع الدقة من نوع الأعمدة والأقراص في الإنتاج بالدفعات الصغيرة والمتوسطة. تشغّل قطراً 360 مم فوق السرير و200 مم على حامل الأدوات، وفتحة المغزل 52 مم تمرّر القضيب عبر الظرف. وتتحرك العربة 200 مم على المحور X و750 مم على المحور Z بسرعة حركة سريعة 6000 مم/دقيقة و8000 مم/دقيقة، فيبقى الزمن غير المنتج بين القطعات قصيراً حتى في القطع الطويلة. وتُنجز المخرطة الخراطة الخارجية والتشغيل الداخلي وتسوية الأوجه وحفر المجاري وقطع القلوظة في تثبيت واحد، ما يلغي زمن المناولة وخطأ المرجع معاً.
أبرز الميزات
- أقصى قطر دوران فوق السرير Φ360 مم وأقصى قطر دوران على حامل الأدوات Φ200 مم
- أقصى طول لقطعة العمل بين المركزين 750 مم
- قطر فتحة المغزل Φ52 مم
- مشوار المحور X 200 مم ومشوار المحور Z 750 مم
- سرعة الحركة السريعة X 6000 مم/دقيقة و Z 8000 مم/دقيقة
- الأبعاد الكلية 2350 × 1380 × 1640 مم
- هيكل سرير مصبوب كقطعة واحدة عالي الصلابة لاستقرار ومقاومة للاهتزاز
- مغزل دقيق وبراغي كرات دقيقة وأدلة عالية الدقة
- نظام CNC من GSK وحامل أدوات بأربع مواضع قياسياً، مع ظرف يدوي بثلاث فكوك
- اختيارياً: أنظمة FANUC وSiemens، ظرف هيدروليكي، حامل أدوات بـ 6/8/12 موضعاً، ومغذّي قضبان آلي
هيكل سرير مسطح عالي الصلابة
تُبنى مخرطة CK6136 على سرير مصبوب كقطعة واحدة عالي الصلابة يحفظ تماسك الآلة في القطع المتقطع والمتواصل على السواء. هذه الصلابة هي ما يتيح الحفاظ على الدقة طوال الوردية وليس على قطعة التسخين فقط، وهي أيضاً ما يمنع الاهتزاز في الأعمال الطويلة حيث يكون البروز أكبر. وقد صُلبّت أدلة السرير وجُلخت، فتبقى أسطح الانزلاق دقيقة بعد سنوات من الإنتاج بدلاً من أن تتكوّن فيها مناطق لينة تظهر على شكل استدقاق في قطعة العمل.
مغزل دقيق وأدلة عالية الدقة
تجمع الآلة بين مغزل عالي الأداء وبراغي كرات دقيقة وأدلة عالية الدقة على محوري التغذية. والناتج هو دقة تمركز عالية وحركة منخفضة الاحتكاك وقطع منتظم قابل للتكرار حتى عند أعلى مدى للحركة السريعة. ويتجلّى ذلك في الإنتاج في تشتت أبعاد أضيق في الأعمدة والجلب والأشفاه والقطع المقلوظة، وفي نسبة هدر أقل خلال الوردية. ولأن مخرطة CK6136 تنفّذ الخراطة الخارجية والتشغيل الداخلي وتسوية الأوجه وحفر المجاري وقطع القلوظة دون إعادة تثبيت، فإن كل عملية تُزال من المسار تُزيل معها خطأ مرجعياً من قطعة العمل.
نظام CNC وحامل الأدوات وخيارات التجهيز

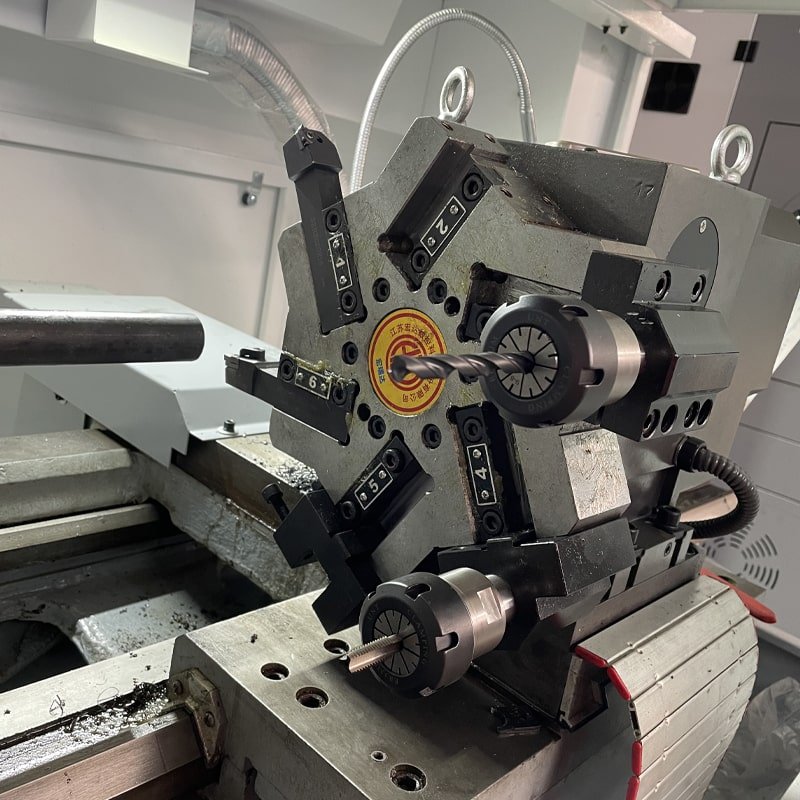

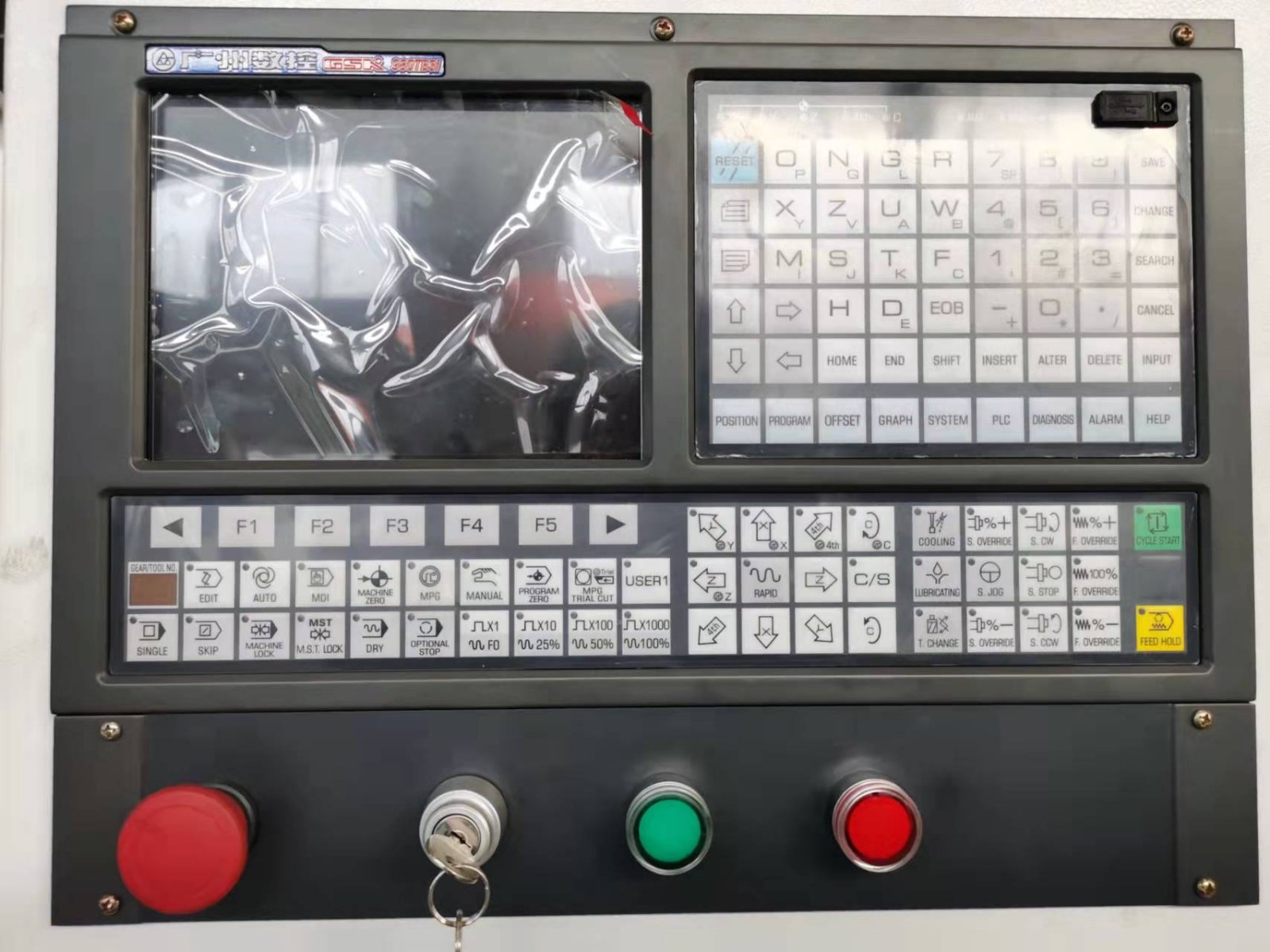

تُسلّم مخرطة CK6136 قياسياً بنظام CNC من GSK وحامل أدوات بأربع مواضع وظرف يدوي بثلاث فكوك. ويمكن توريد وحدات تحكم FANUC وSiemens حين يفضّل المشغّل منصة مألوفة، كما يمكن طلب حامل الأدوات بـ 6 أو 8 أو 12 موضعاً لتقليل زمن تغيير الأدوات في القطع متعددة العمليات. ويتوفر الظرف الهيدروليكي لقوة تثبيت أعلى ودورات أقصر، ويمكن تركيب مغذّي قضبان آلي ليواصل المخرطة الإنتاج دون أن يحمّل المشغّل كل قطعة. ونظام إزالة الرايش الآلي متاح كخيار. أي أن الآلة نفسها يمكن أن تبدأ مخرطة مستقلة ثم تتحوّل لاحقاً إلى خلية شبه آلية دون استبدالها.
التطبيقات والمواد
تُستخدم CK6136 في قطع السيارات والدراجات النارية وتصنيع الآلات وتشغيل العُدد ومكوّنات القوالب وأجهزة القياس والمكوّنات الهيدروليكية والإنتاج العام لقطع الدقة. وبفضل 750 مم بين المركزين تستوعب المكوّنات من نوع الأعمدة والجلب والأشفاه وأعمدة التروس والوصلات والقطع المقلوظة التي لا تستوعبها مخرطة أقصر في تثبيت واحد. وتشغّل الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الألومنيوم وسبائك النحاس. ويتوقف التطبيق الفعلي على مادة قطعة العمل وحجمها ومتطلبات التشغيل.
المواصفات الفنية
| الطراز | CK6136 |
| أقصى قطر دوران فوق السرير | Φ360 mm |
| أقصى قطر دوران على حامل الأدوات | Φ200 mm |
| أقصى طول لقطعة العمل بين المركزين | 750 mm |
| قطر فتحة المغزل | Φ52 mm |
| مشوار المحور X | 200 mm |
| مشوار المحور Z | 750 mm |
| سرعة الحركة السريعة | X: 6000 / Z: 8000 mm/min |
| الأبعاد الكلية (الطول × العرض × الارتفاع) | 2350 × 1380 × 1640 mm |
لماذا تختار CK6136
تحتل CK6136 المساحة التي يضيق بها السرير في المخرطة المدمجة. فهي تجمع بين قطر دوران 360 مم فوق السرير وفتحة مغزل 52 مم و750 مم بين المركزين مع حركة سريعة 6000/8000 مم/دقيقة على المحورين X وZ، ثم تضيف خياري الظرف الهيدروليكي والتغذية الآلية للقضبان للعمل دون إشراف دائم. وبأبعاد 2350 × 1380 × 1640 مم تدخل الآلة في باية ورشة عادية. وتُورَّد الآلات معتمدة CE مع خدمة ما بعد البيع في الخارج.
