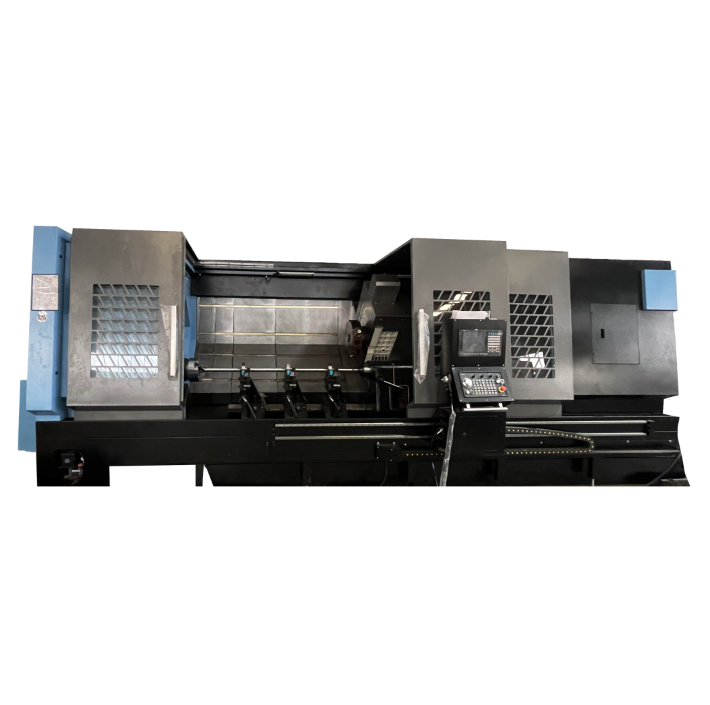

مخرطة CNC احترافية طراز TCK700DY مزودة بأدوات دوارة
يُعد طراز TCK700DY مركز تشغيل عالي الأداء، يجمع بين عمليات الخراطة والتفريز، ويتميز بهيكل ذي قاعدة مائلة؛ إذ يدمج الجهاز طيفاً واسعاً من وظائف المعالجة، بما في ذلك الخراطة، والتفريز، والحفر، واللولبة. وبفضل تجهيزه بمحور Y ومحور C وبرج أدوات دوار (Live Tool Turret)، يتيح الجهاز إمكانية إجراء عمليات تشغيل متعددة للأجزاء المعقدة ضمن عملية تثبيت واحدة لقطعة العمل، مما يعزز بشكل كبير كلاً من كفاءة الإنتاج ودقة التشغيل. كما يوفر هيكله المتكامل ذو القاعدة المائلة بزاوية 45 درجة صلابةً وثباتاً استثنائيين، مما يجعله ملائماً للغاية لعمليات التشغيل الدقيق للأعمدة متوسطة إلى كبيرة الحجم، والمكونات القرصية الشكل، والأجزاء المعقدة ذات الأشكال غير المنتظمة.
تتميز الآلة بتصميم متين للسرير المائل بزاوية 45 درجة، مع سرير مصنوع من حديد الزهر عالي المتانة؛ وقد خضع هذا السرير لمعالجة التقادم (Aging Treatment)، مما يمنحه استقراراً معززاً، ويعمل بفعالية على امتصاص الاهتزازات وتعزيز قدرات القطع الثقيل.
وبفضل تزويدها بنطاق حركة للمحور Y يبلغ ±75 مم، ووظيفة الربط مع المحور C، تستطيع الآلة تنفيذ عمليات معقدة—مثل تشغيل الثقوب اللامركزية، ومجاري الخوابير، وعمليات التفريز الجانبي، والحفر، واللولبة—مما يحقق تكاملاً حقيقياً لعمليات الخراطة والتفريز المركبة.

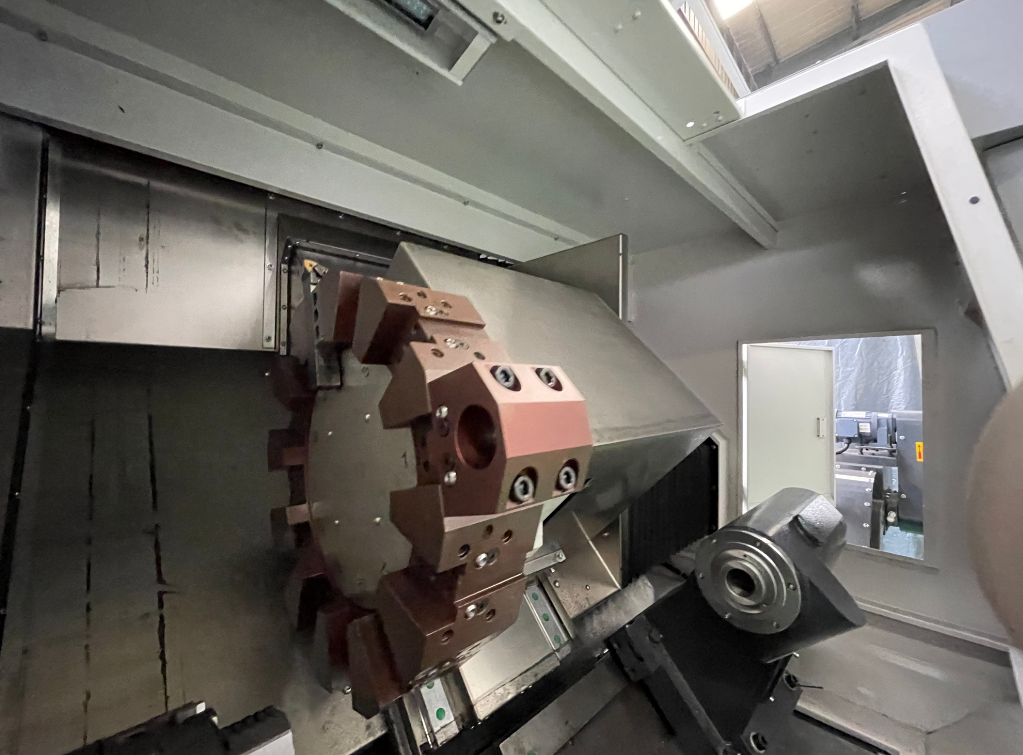

كما أنها مجهزة ببرج أدوات دوارة (BMT) يضم 12 محطة، ويتميز بسرعات فائقة في تبديل الأدوات وصلابة عالية، مما يجعله قادراً على تلبية متطلبات التشغيل المستمر لمجموعة واسعة ومتنوعة من الأجزاء المعقدة.
مميزات المنتج:
**تشغيل متعدد العمليات في إعداد واحد**
يتم تنفيذ عمليات الخراطة، والحفر، والتفريز، واللولبة بشكل متزامن؛ مما يقلل من الأخطاء المرتبطة بعمليات التثبيت الثانوية ويعزز دقة التشغيل الآلي.
**ملائمة لتشغيل قطع العمل الكبيرة**
تتميز بقطر دوران أقصى يصل إلى 780 مم، مع إمكانية تهيئة أطوال التشغيل وفق مواصفات متنوعة لتلبية المتطلبات المحددة للعملاء.
**كفاءة إنتاجية معززة**
يؤدي دمج برج أدوات دوار (Live Tool Turret) مع نظام ربط بالمحور Y إلى تقليل أوقات التبديل بين العمليات بشكل كبير، كما يعمل على تحسين معدلات الاستفادة من المعدات.
**تكاليف عمالة مخفضة**
تقلل الآلة من الحاجة إلى مناولة قطع العمل والتدخل اليدوي، مما يجعلها خياراً مثالياً لكل من بيئات الإنتاج الدفعي (Batch Production) وبيئات التصنيع المؤتمتة.
**دقة تشغيل مستقرة**
يضمن التصميم الهيكلي عالي الصلابة، المقترن بنظام نقل حركة فائق الدقة، استقراراً واتساقاً في عمليات التشغيل على المدى الطويل.
صناعة تطبيق المنتج
تصنيع السيارات
تشغيل أعمدة نقل الحركة، ومحاور العجلات، والشفاه (Flanges)، ومكونات أنظمة التوجيه الخاصة بالسيارات.
معدات البناء
تشغيل الأسطوانات الهيدروليكية، وأجسام الصمامات، والجلب، ومكونات المعدات الثقيلة.
النفط والطاقة
تشغيل وصلات الأنابيب، والشفاه، ومكونات المضخات والصمامات، والأجزاء الدوارة واسعة النطاق.
قطاع الطيران والفضاء
تشغيل مكونات الأعمدة عالية الدقة، والأجزاء الهيكلية المصنوعة من سبائك الألومنيوم، والأجزاء المعقدة ذات الأشكال غير المنتظمة.
تصنيع الآلات العامة
تشغيل أعمدة المحركات، ومكونات مخفضات السرعة، وقطع غيار معدات الأتمتة.
فيديو
معلمات المنتج
| غرض | وحدة | تي سي كيه 700 دي واي |
| أقصى قطر للدوران العلوي لسطح السرير | مم | Φ780 |
| الحد الأقصى لقطر المعالجة على عمود الأداة | مم | Φ500 |
| الحد الأقصى لطول المعالجة | مم | 1000/1500/2000/3000 |
| الحد الأقصى لسرعة المغزل | دورة في الدقيقة | 3000 |
| قطر ثقب المغزل | مم | 132 |
| قطر شريط المخزون | مم | 115 |
| الحد الأقصى للسفر على المحور X | مم | 350+20 |
| الحد الأقصى لسفر المحور Z | مم | 1050/1650/2100/3100 |
| الطول × العرض × الارتفاع | مم | 7500X2300X2550 |
| وزن | كجم | 11500/12300 |
